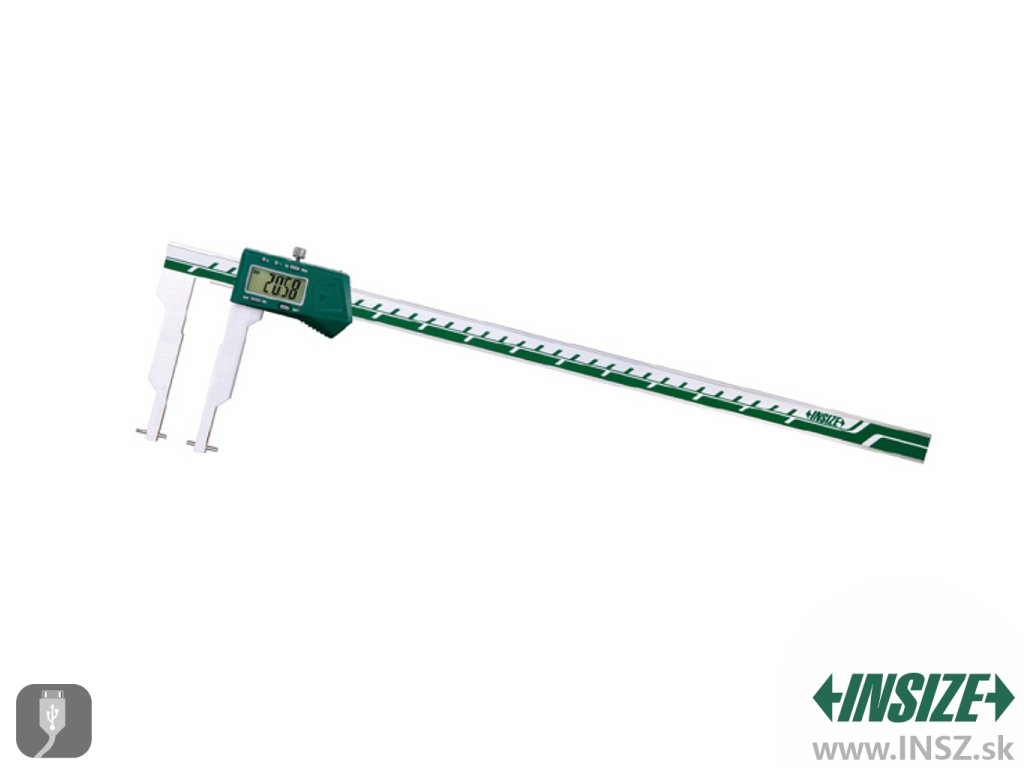

Digitálne posuvné meradlo 0-340/0,01 mm s výmennými dotykmi INSIZE

Technická špecifikácia

• Spodné ramená s vymeniteľnými dotykmi
• Automaticky sa vypne, automaticky sa zapne posuvom (i tlačidlom)
• Výstup dát pre jednoduchšiu prácu

Rozsahy podľa typu dotyku

• Krátky obojstranný sférický a plochý dotyk
  • Zaoblený dotyk pre meranie drážok vnútri dierok
    • 24-324 mm / 1-12,7 " s presnosťou ± 0,04 mm pre vnútorné meranie
  • Plochý dotyk pre meranie vonkajších drážok
    • 0-288 mm / 0-11,3 " s presnosťou ± 0,04 mm pre vonkajšie meranie


• Dlhý obojstranný sférický a plochý dotyk
  • Zaoblený dotyk pre meranie drážok vnútri hlbších dier
    • 40-340 mm / 1,5-13,3 " s presnosťou ± 0,04 mm pre vnútorné meranie
  • Plochý dotyk pre meranie vonkajších drážok
    • 0-272 mm / 0-10,7 " s presnosťou ± 0,04 mm pre vonkajšie meranie


• Krátky sférický dotyk s čepeľou
  • Čepeľový sférický dotyk pre meranie vnútorných malých úzkych drážok
    • 24-324 mm / 1-12,7 " s presnosťou ± 0,04 mm pre vnútorné meranie
  • Čepeľový sférický dotyk pre meranie vonkajších malých úzkych drážok
    • 0-288 mm / 0-11,3 " s presnosťou ± 0,04 mm pre vonkajšie meranie


• Dlhý sférický dotyk s čepeľou
  • Čepeľový sférický dotyk pre meranie vnútorných veľkých úzkych drážok
    • 40-324 mm / 1,5-13,3 " s presnosťou ± 0,04 mm pre vnútorné meranie
  • Čepeľový sférický dotyk pre meranie vonkajších hlbších úzkych drážok
    • 0-272 mm / 0-10,7 " s presnosťou ± 0,04 mm pre vonkajšie meranie

Delenie

• 0,01 mm / 0,0005 "

Čeľuste a dotyky

• Spodné ramená s dĺžkou 90 mm s niekoľkými úrovňami zúženia sú zakončené vymeniteľným dotykom
• Krátky obojstranný sférický a plochý dotyk Ø2 mm, dĺžka 12 mm
• Dlhý obojstranný sférický a plochý dotyk Ø2 mm, dĺžka 20 mm
• Krátky sférický dotyk s čepeľou Ø2 mm, dĺžka 12 mm, šírka tyčinky 1 mm, čepeľ v dĺžke 6 mm
• Dlhý sférický dotyk s čepeľou Ø2 mm, dĺžka 20 mm, šírka tyčinky 1 mm, čepeľ v dĺžke 12 mm

Tlačidlá

• Zapnutie/vypnutie (on/off)
• Nastaviť (SET)
• Prednastavenia (+ -)
• Prevod jednotiek (mm/inch)

Napájanie

• Batéria CR2032

Obsah balenia

• Posuvné meradlo
• Štyri páry dotykov
• Nastavovacia mierka (blok)

Voliteľné príslušenstvo

• Hĺbkový doraz 6143
• Dátový výstupný kábel 7315-21 alebo 7302-21
• Multifunkčné dotyky 7392 (iba spoločne s príslušným puzdrom na dotyky 1526-T101)
• Guľôčkové dotyky 7391 (iba spoločne s príslušným puzdrom na dotyky 1526-T101)
• Závitové dotyky 7381, 7321 (iba spoločne s príslušným puzdrom na dotyky 1526-T101)
