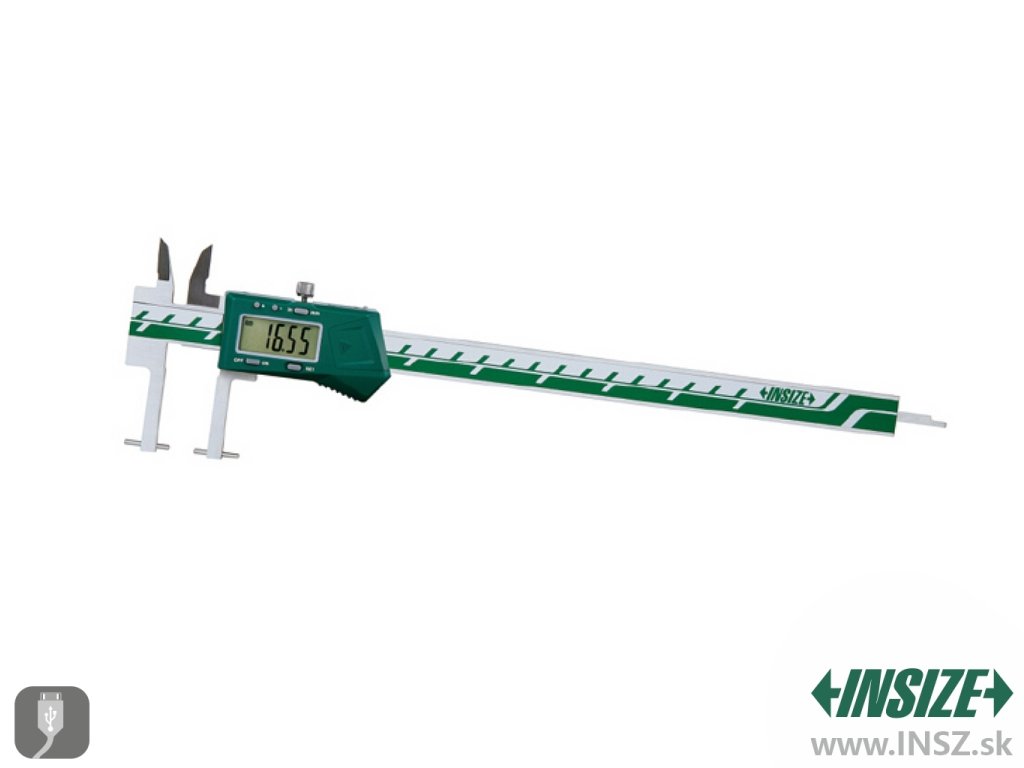

Digitálne posuvné meradlo 0-224 / 0,01 mm s hornými ramenami a výmennými dotykmi INSIZE

Technická špecifikácia

• Spodné ramená s vymeniteľnými dotykmi
• Automaticky sa vypne, automaticky sa zapne posuvom (i tlačidlom)
• Výstup dát pre jednoduchšiu prácu

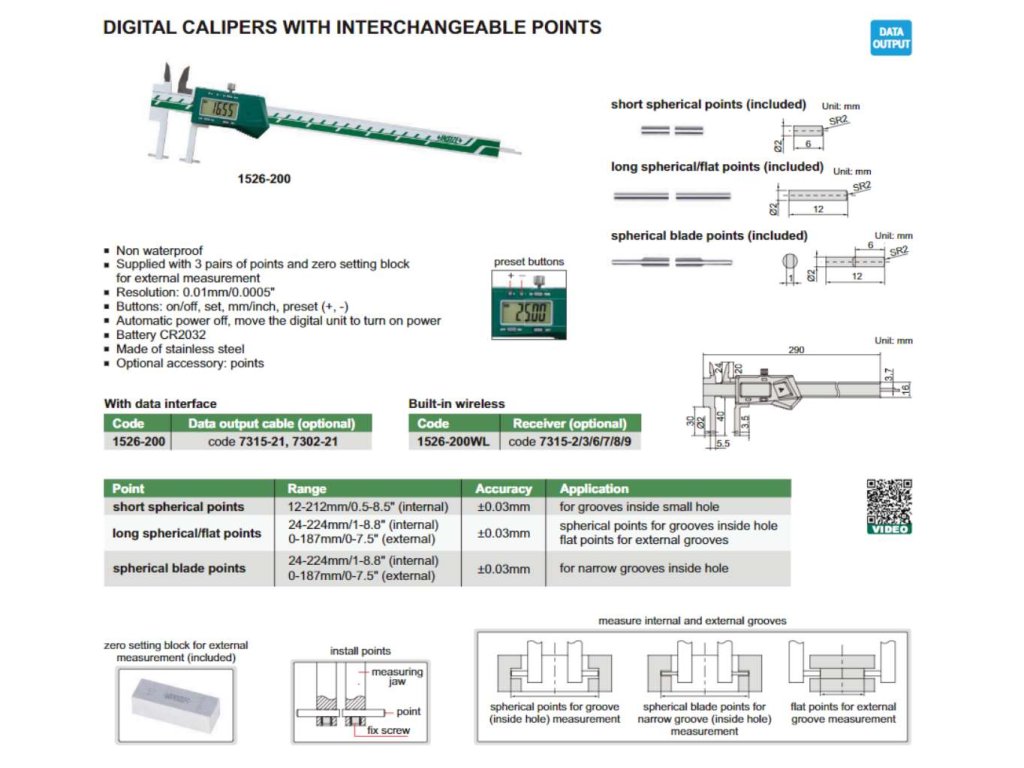

Rozsahy podľa typu dotyku

• Krátky sférický dotyk
  • Zaoblený dotyk pre meranie drážok vnútri dierok
    • 12-212 mm / 0,5-8,5 "s presnosťou ± 0,03 mm
• Dlhý obojstranný sférický a plochý dotyk
  • Zaoblený dotyk pre meranie drážok vnútri hlbších dier
    • 24-224 mm / 1-8,8 "s presnosťou ± 0,03 mm pre vnútorné meranie
  • Plochý dotyk pre meranie vonkajších drážok
    • 0-187 mm / 0-7,5 "s presnosťou ± 0,03 mm pre vonkajšie meranie
• Sférický dotyk s čepeľou
  • Čepeľový sférický dotyk pre meranie vnútorných malých úzkych drážok
    • 24-224 mm / 1-8,8 "s presnosťou ± 0,03 mm pre vnútorné meranie
  • Čepeľový sférický dotyk pre meranie vonkajších malých úzkych drážok
    • 0-187 mm / 0-7,5 "s presnosťou ± 0,03 mm pre vonkajšie meranie

Delenie

• 0,01 mm/0,0005 "

Čeľuste a dotyky

• Spodné ramená s dĺžkou 40 mm sú zakončené vymeniteľným dotykom
• Horné ramená s dĺžkou 24/20 mm
• Krátky sférický dotyk Ø2 mm, dĺžka 6 mm
• Dlhý obojstranný sférický a plochý dotyk Ø2 mm, dĺžka 12 mm
• Sférický dotyk s čepeľou Ø2 mm, dĺžka 12 mm, šírka tyčinky je 1 mm, čepeľ v dĺžke 6 mm

Tlačidlá

• Zapnutie/vypnutie (on/off)
• Nastavenia (SET)
• Prednastavenia (+ -)
• Prevod jednotiek (mm/inch)

Napájanie

• Batéria CR2032

Obsah balenia

• Posuvné meradlo
• Tri páry dotykov
• Nastavovacia mierka (blok)

Voliteľné príslušenstvo

• Hĺbkový doraz 6143
• Dátový výstupný kábel 7315-21 alebo 7302-21
• Multifunkčné dotyky 7392 (iba spoločne s príslušným puzdrom na dotyky 1526-T101)
• Guľôčkové dotyky 7391 (iba spoločne s príslušným puzdrom na dotyky 1526-T101)
• Závitové dotyky 7381, 7321 (iba spoločne s príslušným puzdrom na dotyky 1526-T101)

*8/24
