Veľký rýchly optický merací prístroj INSIZE QMS-A450 s posuvným stolom
Rýchly a presný optický merací prístroj s veľkým rozsahom QMS-A450 od INSIZE s meracím rozsahom 500×400 mm a výkonným bi-telecentrickým objektívom na strojové meranie. Vrátane telecentrického osvetlenia, počítača a softvéru.
Kategória: | Na dopyt |
---|---|
Názov série: | QMS |
Optická sústava: | Bi-telecentrická |
Umiestnenie: | Podlahový |
Obj. číslo: | QMS-A450 |
- Optický merací prístroj na postavenie na podlahu
- Okamžité meranie jedného alebo viacerých predmetov naraz
- Meraný predmet je možné položiť kamkoľvek v rámci meracej plochy
- Automaticky zaostruje a meria
Dodáva sa ako kompletné pracovisko vrátane servisného balíka. Aplikační technici INSIZE vykonajú: odbornú inštaláciu, kompletné nastavenie a optimalizáciu prístroja, uvedenie do prevádzky a zaškolenie obsluhy + následná technická podpora po dobu jedného roka.

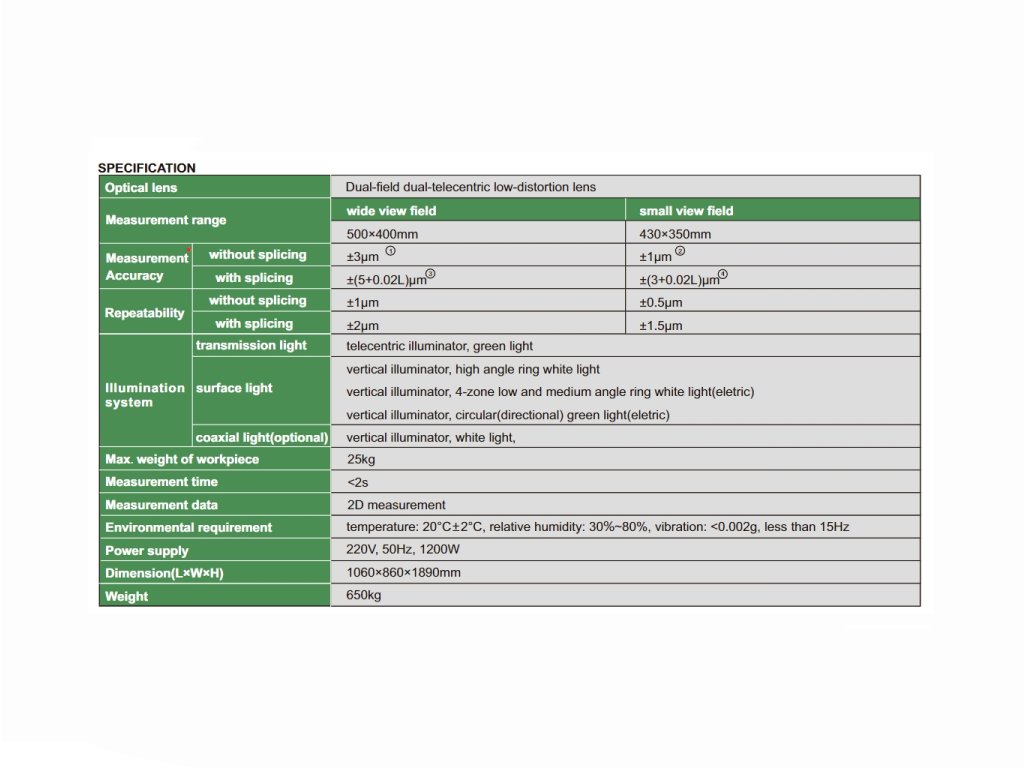

Technická špecifikácia
Optická sústava
- Bi-telecentrický objektív s nízkym rušením zaisťuje presné a neskreslené meranie predmetov vďaka vstupnej aj výstupnej pupile nastavenej na nekonečno
- Ponúka oveľa kvalitnejší obraz ako jednostranný telecentrický objektív
- Zobrazuje paralelný obraz predmetu, teda nie je skreslený perspektívou, a preto dokáže zobrazovať a presne merať aj predmety, ktoré sú umiestnené kdekoľvek na meracej ploche
- Optický merací prístroj QMS-A450 predstavuje jeden z najpresnejších spôsobov strojového merania vôbec
Merací rozsah
- V širokom zobrazovanom poli
- 500x400 mm
- V malom zobrazovanom poli
- 430x350 mm
Presnosť merania (v rámci určitého poľa pri splnení podmienok)
V širokom zobrazovanom poli
- Bez pohybu stola
- ± 3µm
- S pohybom stola
- ±(5+0,02L) µm
V malom zobrazovanom poli
- Bez pohybu
- ±1µm
- S pohybom
- ±(3+0,02L) µm
Opakovateľnosť
V širokom zobrazovanom poli
- Bez pohybu
- ± 1 µm
- S pohybom
- ± 2 µm
V malom zobrazovanom poli
- Bez pohybu
- ± 0,5 µm
- S pohybom
- ± 1,5 µm
Max. hmotnosť meraného predmetu
- 25 kg
Rýchlosť merania (diely v rámci jedného zorného poľa bez zmeny osvetlenia)
- < 2s
Typ merania
- 2D meranie
Osvetlenie
- Transmisné (prežarovacie) osvetlenie
- Telecentrické zelené svetlo
- Povrchové (vertikálne) osvetlenie
- Biele svetlo s vysokým uhlom
- 4-zónové biele prstencové svetlo s nízkym a stredným uhlom
- Kruhové, smerové, zelené
- Koaxiálne svetlo (voliteľné)
- Vertikálne biele svetlo
Prostredie
- Teplota
- 20°C ± 2°C
- Relatívna vlhkosť
- 30–80%
- Vibrácie
- <0,002 g, frekvencia nižšia ako 15Hz
Zdroj
- 220V, 50Hz, 1200W
Rozmery
- 1060x824x1818 mm
Hmotnosť
- 800 kg
Softvér

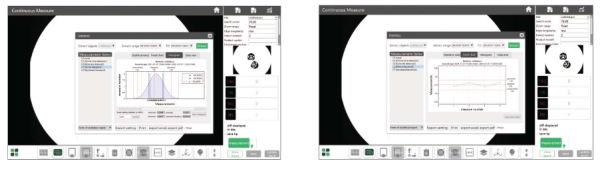

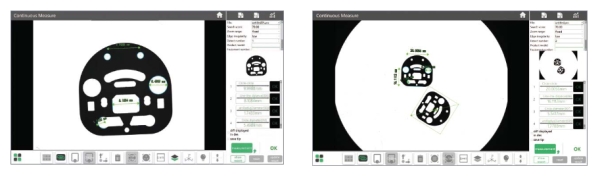

- Automaticky meria dĺžky, priemery slepých i priechodných dier, rádiusy, závity, uhly aj geometrické tolerancie v jednom momente
- Výsledok merania sa ukladá automaticky
- Automatické vyhodnotenie, počítanie dobrých aj nepodarkových kusov, prepracovaná štatistická analýza nameraných dát, a to za ľubovoľné časové obdobie
- Možno merať N dielov naraz, ktoré sa zmestia na pracovnú plochu, a tým získať rýchle sortovanie produkcie na GO/NOGO merania s výrazným grafickým znázornením

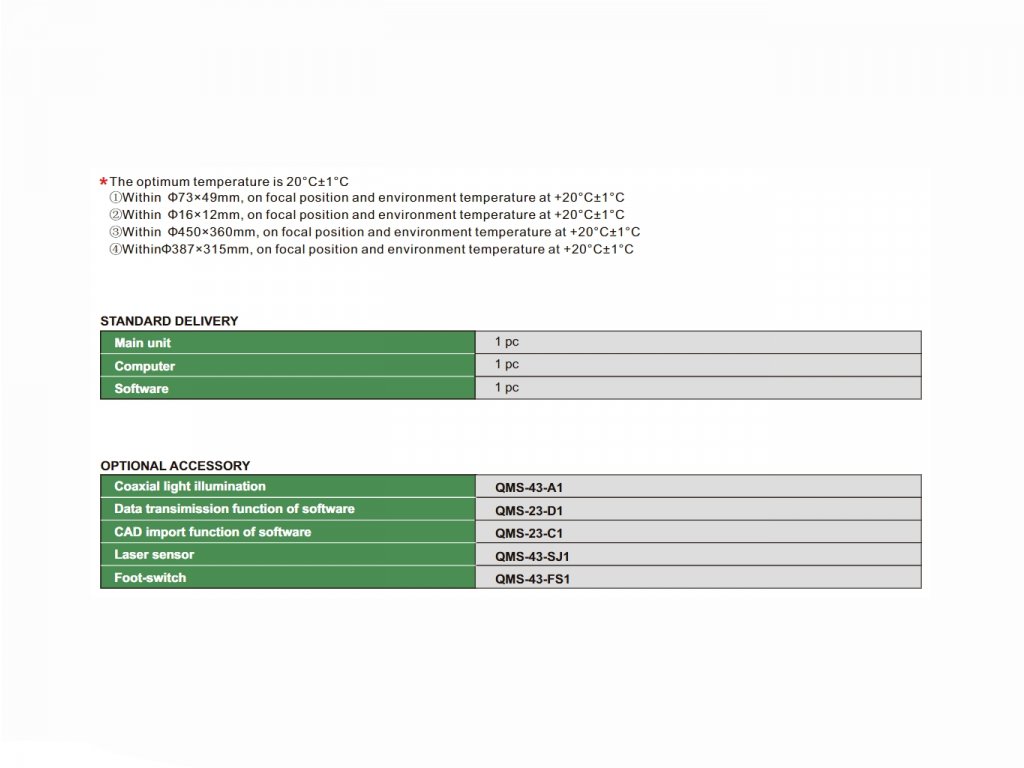

Štandardná dodávka
- 1x rýchly optický merací prístroj, rozsah 500×400 mm, bi-telecentrický objektív INSIZE QMS-A450
- 1x počítač a softvér
Voliteľné príslušenstvo
- Koaxiálne osvetlenie (QMS-43-A1)
- Import dát z AutoCAD (QMS-23-C1)
- Prenos dát do systémov PLC, MES atď. (QMS-23-D1)
- Laser senzor (QMS-43-SJ1)
- Nožný spínač (QMS-43-FS1)
Veľké meracie prístroje INSIZE » výhradne cez našu obchodnú sieť
Z dôvodu dodržania politiky výrobcu a garancie vysokej kvality, sú veľké meracie prístroje INSIZE dodávané koncovým zákazníkom výhradne cez našu obchodnú sieť, pretože naši aplikační technici musia vykonať »Inštaláciu » Nastavenie a optimalizáciu systému » Zaškolenie obsluhy + garantujeme: Technické poradenstvo
