Rýchly optický merací prístroj INSIZE QMS-A320 s posuvným stolom

• Posuvný stôl
• Okamžité meranie jedného alebo viacerých predmetov naraz
• Meraný predmet je možné položiť kamkoľvek v rámci meracej plochy
• Automaticky zaostruje a meria

Technická špecifikácia

Optická sústava

• Bi-telecentrický objektív  s nízkym rušením zaisťuje presné a neskreslené meranie predmetov vďaka vstupnej aj výstupnej pupile nastavenej na nekonečno.
• Ponúka oveľa kvalitnejší obraz ako jednostranný telecentrický objektív.
• Zobrazuje paralelný obraz predmetu, teda nie je skreslený perspektívou, preto dokáže zobrazovať a presne merať aj predmety, ktoré sú umiestnené kdekoľvek na meracej ploche.
• Jeden z najpresnejších spôsobov strojového merania vôbec.
• Zobrazované pole
  • Široké
    • 150x110 mm
    • Ø150 mm
  • Malé
    • 50x35 mm
    • Ø50 mm

Merací rozsah

• V širokom zobrazovanom poli
  • 300x210 mm
• V malom zobrazovanom poli
  • 200x135 mm

Presnosť merania (v rámci určitého poľa pri splnení podmienok)

V širokom zobrazovanom poli (150x110 mm)

• Bez pohybu stola
  • ± 5 µm
• S pohybom stola
  • ±(7+0,02L)µm

V malom zobrazovanom poli (50x35mm)

• Bez pohybu stola
  • ± 2 µm
• S pohybom stola
  • ± (4+0,02L)µm

Opakovateľnosť

V širokom zobrazovanom poli (150x110 mm)

• Bez pohybu
  • ± 1 µm
• S pohybom
  • ±  2 µm

V malom zobrazovanom poli (50x35 mm)

• Bez pohybu
  • ± 0,5 µm
• S pohybom
  • ± 1,5 µm

Max. hmotnosť meraného predmetu

• 5 kg

Rýchlosť merania (diely v rámci 1 zorného poľa bez zmeny osvetlenia)

• < 2s

Typ merania

• 2D meranie

Osvetlenie

• Spodné osvetlenie
  • Telecentrické, zelené svetlo
• Prstencové osvetlenie
  • 4-zónové biele vysoké svetlo kruhové (smerové), zelené svetlo s nízkym uhlom (programovateľné)
• Koaxiálne svetlo (voliteľné)
  • Vertikálne biele svetlo

Prostredie

• Teplota
  • 20°C±2°C
• Relatívna vlhkosť
  • 30-80%
• Vibrácie
  • <0,002 g, frekvencia nižšia ako 15Hz

Zdroj

• 220V, 50Hz, 600W

Rozmery

• 669×510×883 mm

Hmotnosť

• 68 kg

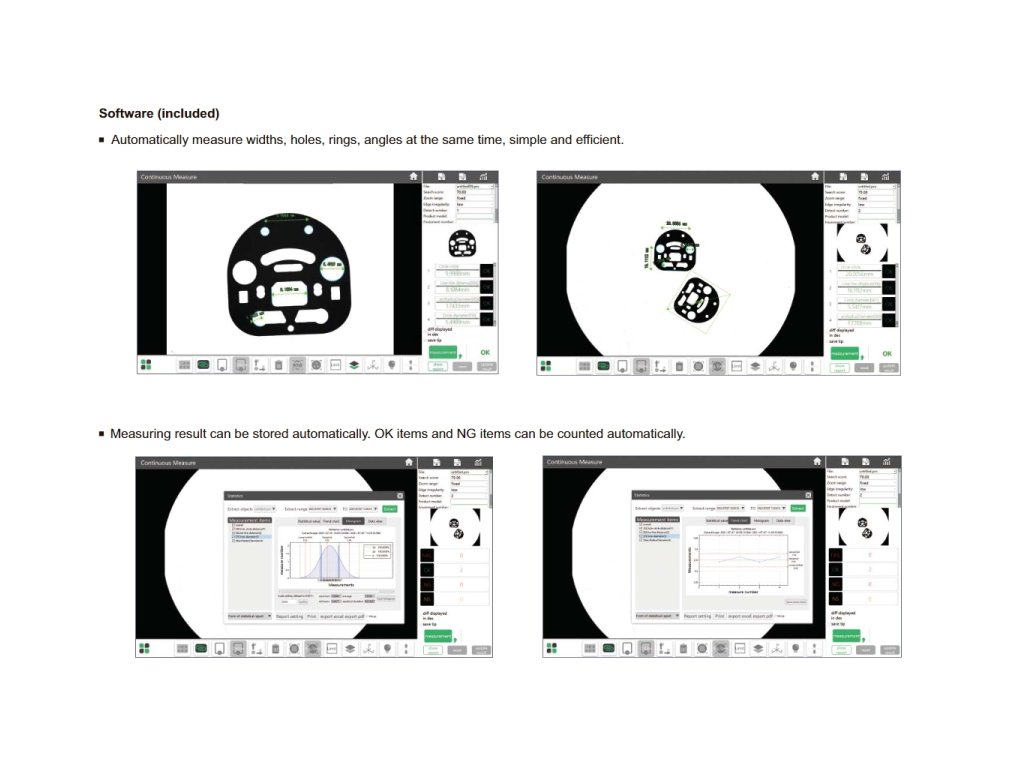

Softvér

• Automaticky meria dĺžky, priemery slepých i priechodných dier, rádiusy, závity, uhly i geometrické tolerancie v jednom momente.
• Výsledok merania sa ukladá automaticky.
• Automatické vyhodnotenie, počítanie dobrých aj nepodarkových kusov, prepracovaná štatistická analýza nameraných dát, a to za ľubovoľné časové obdobie.
• Možno merať N dielov naraz, ktoré sa zmestia na pracovnú plochu, a tým získať rýchle sortovanie produkcie na GO/NOGO meraní s výrazným grafickým znázornením.

Štandardná dodávka

• 1x Rýchly optický merací prístroj INSIZE QMS-A320
• 1x Počítač a softvér

Voliteľné príslušenstvo

• Koaxiálne osvetlenie (QMS-23-A4)
• Import dát z AutoCAD (QMS-23-C1)
• Prenos dát do systémov PLC, MES atď. (QMS-23-D1)
• Pedálový spínač (QMS-43-FS1)

+ Servisný balík potrebných služieb *

» odborná inštalácia
» kompletné nastavenie, optimalizácia a uvedenie do prevádzky
» zaškolenie obsluhy

* Ceny za služby nie sú zahrnuté v cene prístroja. Pre presnú cenu služieb nás kontaktujte.
