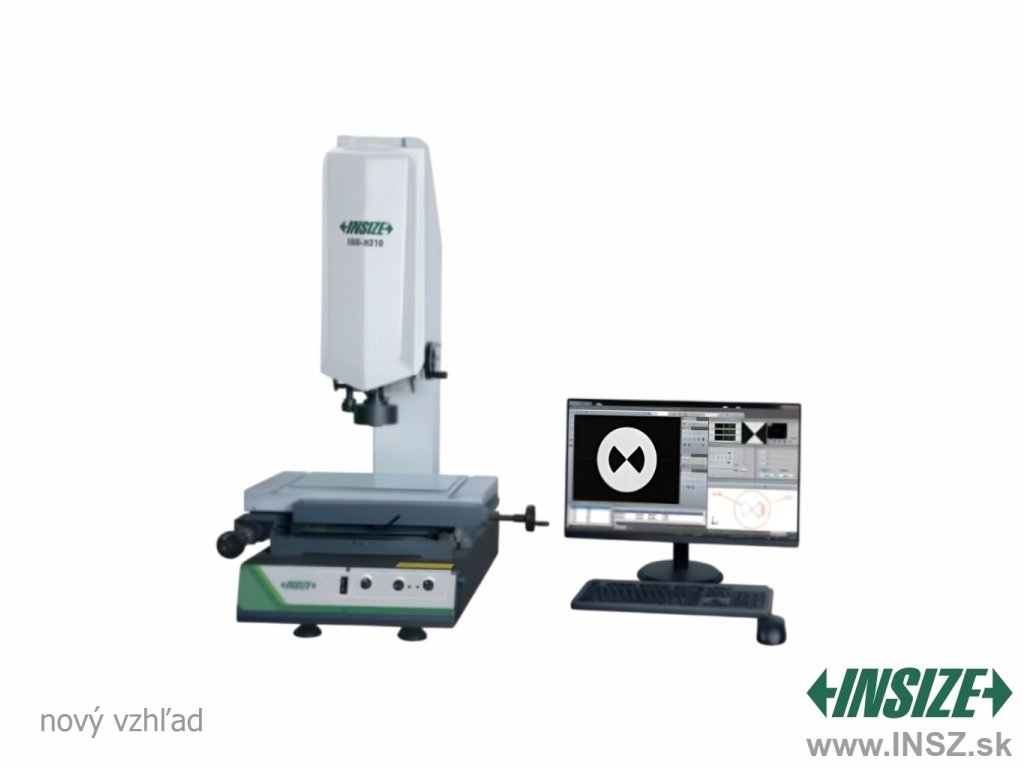

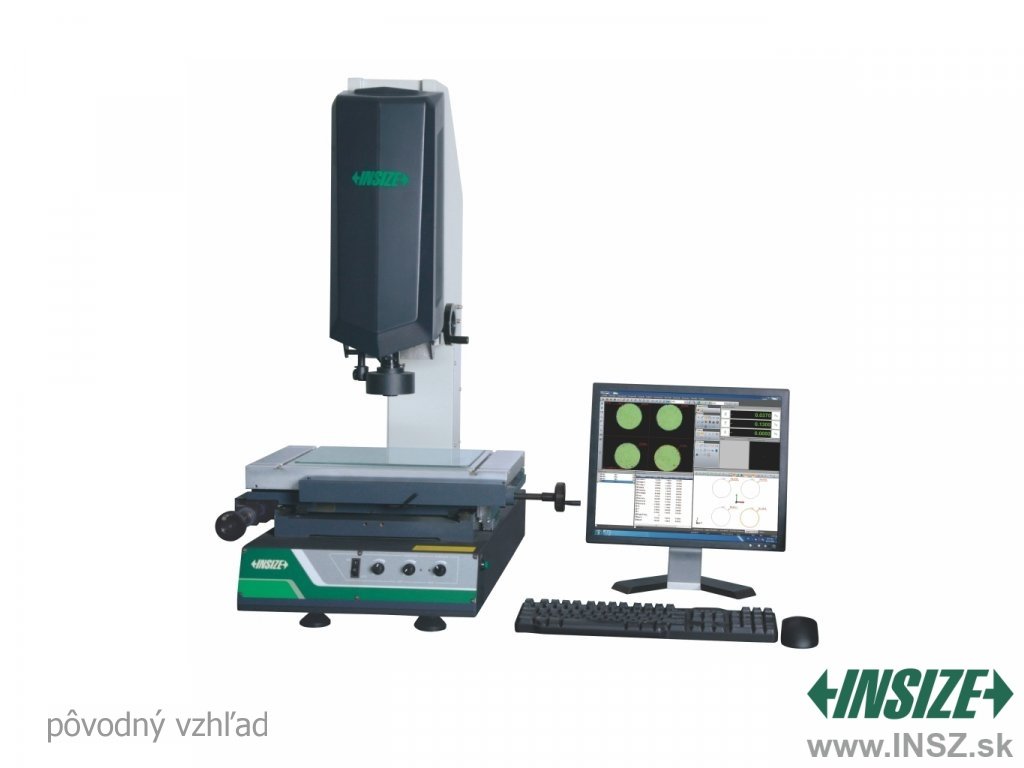

Optický merací prístroj Vision s vysokým rozlíšením INSIZE ISD-H210

• Obraz s vysokým rozlíšením
• Široké zorné pole
• Po manuálnom priblížení systém automaticky skalibruje podľa dát, nie je nutné zakaždým ručne kalibrovať

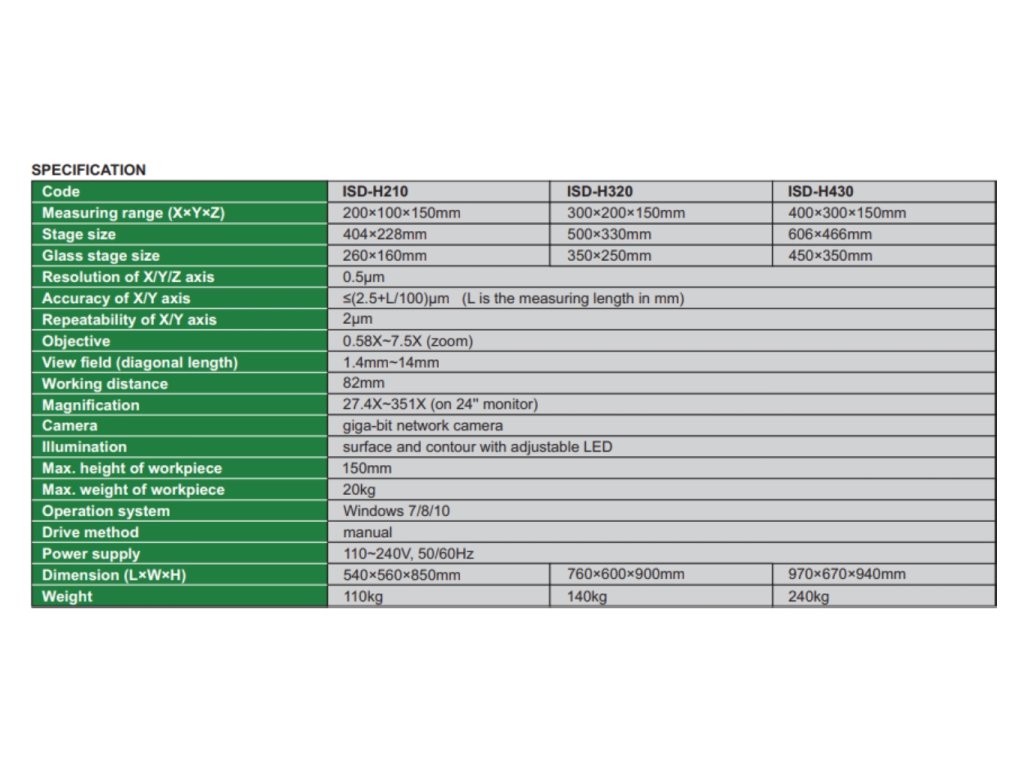

Technická špecifikácia

Osi

• X = 200 mm
• Y = 100 mm
• Z = 150 mm

Celková plocha

• 404 x 228 mm

Sklenená plocha

• 260 x 160 mm

Rozlíšenie osí XYZ

• 0,5 µm

Presnosť osí XY

•  ≤(3,5 + L/100)μm (L je meraná dĺžka v mm)

Opakovateľnosť

• 2 µm

Objektív

• 0,58X~7,5X (zoom)

Zobrazované pole (diagonálne)

• 1,4 mm ~ 14 mm

Pracovná vzdialenosť

• 82 mm

Zväčšenie

• 27,4X~351X (na 24" monitore)

Kamera

• Giga-bit sieťová kamera

Osvetlenie

• Povrchu a obrysu s nastaviteľnou LED

Max. výška meraného predmetu

• 170 mm

Max. hmotnosť meraného predmetu

• 20 kg

Ovládanie

• Manuálne

Zdroj

• 110/220 V, 50/60Hz

Hmotnosť a rozmery (DxŠxV)

• 110 kg, 540 x 560 x 850 mm

Ďalšie varianty

• S koaxiálnym svetlom
  • ISD-H210CL

Merací softvér v českej aj anglickej lokalizácii

Operačný systém

• Windows 7/8/10

Merací systém v českom aj anglickom jazyku pre operačný systém Windows 7/10 s funkciami ako je asistent ostrenia a ovládania pomocného svetla. Ponúka viac metód merania obrazu: inteligentná automatická detekcia hran, výber bodov oblasti a výber bodov z viacerých častí; pomocou myši, susedných bodov, pomocou nitkového kríža, zväčšenie bodov, porovnávací výber, výber pomocou sondy, bod hrany a obrysu. Podporuje skenovanie, navigáciu po obraze, užívateľské nastavenia, kalibráciu pixelov a ďalšie funkcie. Meranie obrazom a sondou je možné synchronizovať. Dáta je možné exportovať do Excelu a Wordu; SPC a meracie prvky je možné exportovať do formátu .dxf.

Základné funkcie a vlastnosti

Funkcia/Snímanie

• Základné prvky: kružnica, príamka, rádius, rovina, valec, kužeľ atď.
• Pokročilejšie geometrické funkcie: tolerancia polohy, rovinnosť, priamosť, sústrednosť atď.

Automatická detekcia hrán a profilu

• VISION automaticky deteguje hrany, následne automatizovane vyhodnotí daný rozmer bez prípadnej chyby obsluhy

Tvorba meracích programov

• K snímaniu jednotlivých programových krokov (priamka, kružnica, vzdialenosť...) dochádza postupne metódou „ukáž a opakuj”. Program je možné spustiť v poloautomatickom režime. Obsluha pomocou kľučiek vykonáva posuv stroja, detekcia hrán je automatická.

Meranie rozmerov

Geometrické meranie

Metódy merania a konštrukcie prvkov

Export dát do CAD, EXCEL a WORD

Skenovanie hrán

Skenovanie obrysu

Skenovanie profilu

CAD merania

• Po importe dát z CAD, nastavení dátumu a ustanovení súradnicového systému
  softvér automaticky meria

CAD porovnávanie

• Po importe dát z CAD a nastavení dát je možné porovnať reálny obraz dielu s CAD výkresom

Výpis funkcií a vlastností

• Meria súradnice bodov, stred súradníc a dĺžku osi elipsy
• Meria dĺžku otvorenej aj uzavretej krivky
• Meria stred súradníc, priemer a plochu kružníc
• Meria dĺžku, šírku a plochu obdĺžnika
• Meria vzdialenosť medzi dvoma objektami
• Meria dĺžku, šírku a priemer kľúčovej dierky
• Meria uhol medzi dvoma líniami
• Meria dĺžku a priemer oblúka
• Meria šírku a priemer prstencového kruhu (medzikružie)
• Prenos súradníc
• Skenovanie kontúry
• Detekcia profilu
• Automatická aj poloautomatická detekcia hrán

  • - bod, hranatý výber, kruh
• Automatické meranie CAD kresieb
• Exportovanie dát do CAD, Excel a Word
• Meria zaostrovaciu vzdialenosť od objektu + Indikátor zaostrenia
• Možnosť merania aj výšky dielu pomocou zaostrovania v osi Z

Štandardná dodávka obsahuje

• Optický merací prístroj Vision s vysokým rozlíšením INSIZE ISD-H210
• Počítač
• Softvér
• Kalibračné sklo s grafom
• Clay
• Nožný spínač
• Protiprachový kryt

Ďalšie príslušenstvo

• 0,5X pomocný objektív ISD-H-OB05X
• 2X pomocný objektív  ISD-H-OB2X
• Sonda ISD-V-PROBE
• Kancelársky systém  7313-OFFICE

+ Servisný balík potrebných služieb *

» odborná inštalácia
» kompletné nastavenie, optimalizácia a uvedenie do prevádzky
» zaškolenie obsluhy

* Ceny za služby nie sú zahrnuté v cene prístroja. Pre presnú cenu služieb nás kontaktujte.
