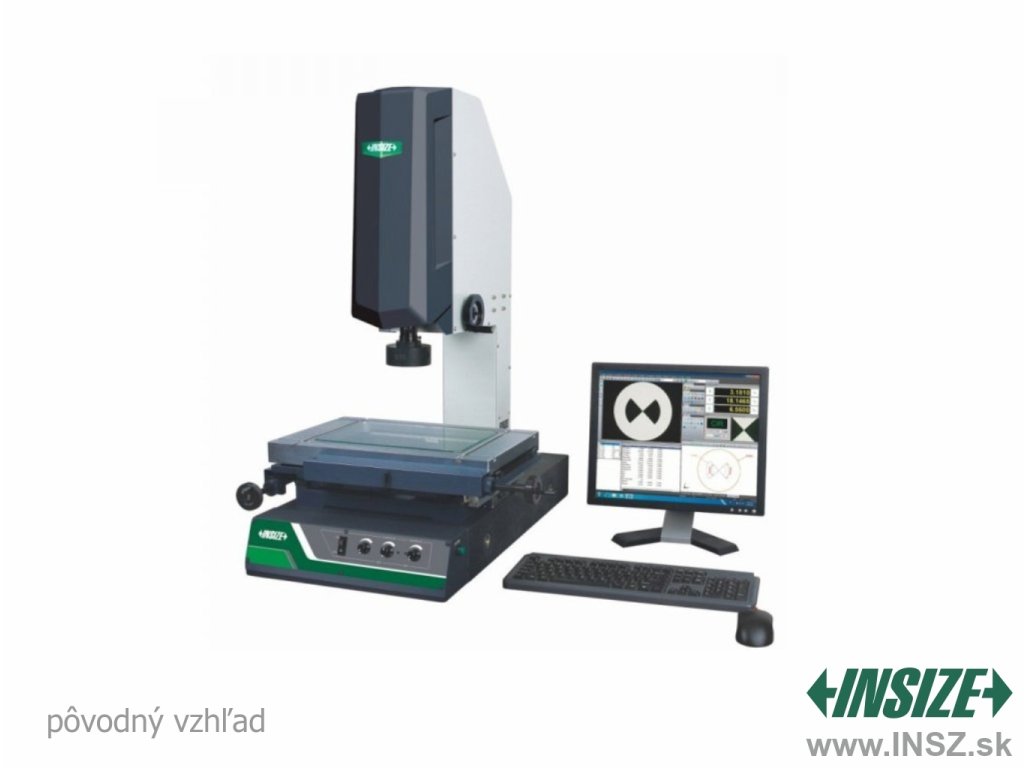

Optický merací prístroj Vision s koaxiálnym svetlom INSIZE ISD-V400ACL

• S objektívom osadeným koaxiálnym svetlom
• Ručne ovládaný kamerový mikroskop so zväčšením 33x ~ 195x
• Súčasťou je počítač a profesionálny softvér

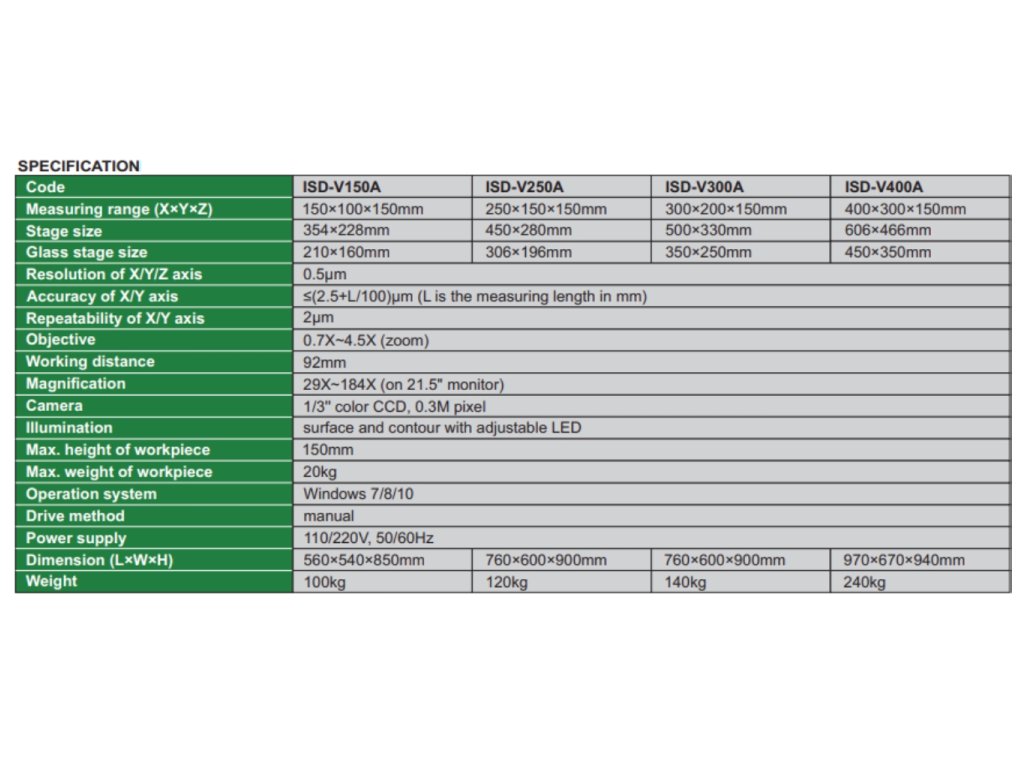

Technická špecifikácia

Osi

• X = 400 mm
• Y = 300 mm
• Z = 200 mm

Celková plocha

• 606 x 466 mm

Sklenená plocha

• 450 x 350 mm

Rozlíšenie osí XYZ

• 0,5 mikrometrov

Presnosť osí XY

• ≤ (2,5 + L / 100) mikrometrov (L je meraná dĺžka v mm)

Opakovateľnosť

• 2 mikrometre

Objektív

• 0,7x ~ 4,5x (zoom)

Pracovná vzdialenosť

• 92 mm

Zväčšenie

• 33X ~ 195x (na 19 "monitore)

Kamera

• 1/3 "farebná CCD, 0,3 M pixel

Osvetlenie

• nastaviteľné LED osvetlenie povrchu i obrysu
• objektív s koaxiálnym svetlom

Max. výška meraného predmetu

• 160 mm

Max. hmotnosť meraného predmetu

• 20 kg

Ovládanie

• manuálne

Zdroj

• 110/220 V, 50 / 60Hz

Hmotnosť a rozmery (DxŠxV)

• 240 kg, 970 x 670 x 940 mm

Merací softvér v českej aj anglickej lokalizácii

Operačný systém

• Windows 7/8/10

Merací systém v českom aj anglickom jazyku pre operačný systém Windows 7/10 s funkciami ako je asistent ostrenia a ovládania pomocného svetla. Ponúka viac metód merania obrazu: inteligentná automatická detekcia hran, výber bodov oblasti a výber bodov z viacerých častí; pomocou myši, susedných bodov, pomocou nitkového kríža, zväčšenie bodov, porovnávací výber, výber pomocou sondy, bod hrany a obrysu. Podporuje skenovanie, navigáciu po obraze, užívateľské nastavenia, kalibráciu pixelov a ďalšie funkcie. Meranie obrazom a sondou je možné synchronizovať. Dáta je možné exportovať do Excelu a Wordu; SPC a meracie prvky je možné exportovať do formátu .dxf.

Základné funkcie a vlastnosti

Funkcia/Snímanie

• Základné prvky: kružnica, priamka, rádius, rovina, valec, kužeľ atď.
• Pokročilejšie geometrické funkcie: tolerancia polohy, rovinnosť, priamosť, sústrednosť atď.

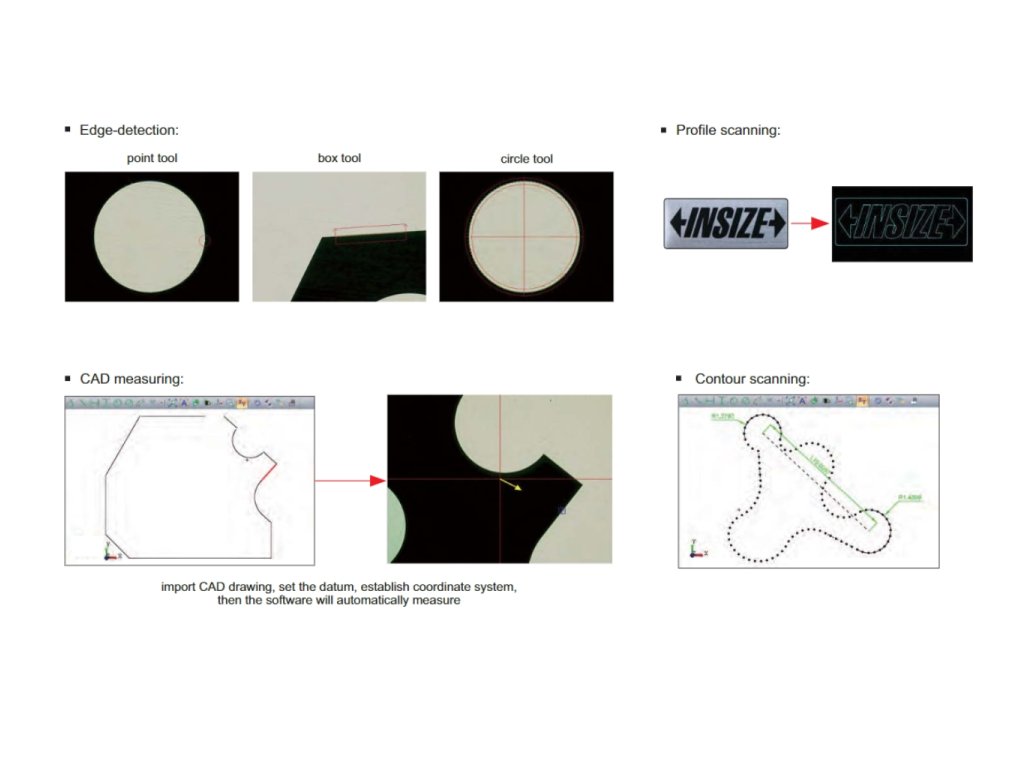

Automatická detekcia hrán a profilu

• VISION automaticky deteguje hrany, následne automatizovane vyhodnotí daný rozmer bez prípadnej chyby obsluhy

Tvorba meracích programov

• K snímaniu jednotlivých programových krokov (priamka, kružnica, vzdialenosť...) dochádza postupne metódou „ukáž a opakuj”. Program je možné spustiť v poloautomatickom režime. Obsluha pomocou kľučiek vykonáva posuv stroja, detekcia hrán je automatická.

Meranie rozmerov

Geometrické meranie

Metódy merania a konštrukcie prvkov

Export dát do CAD, EXCEL a WORD

Skenovanie hrán

Skenovanie obrysu

Skenovanie profilu

CAD merania

• Po importe dát z CAD, nastavení dátumu a ustanovení súradnicového systému
  softvér automaticky meria

CAD porovnávanie

• Po importe dát z CAD a nastavení dáta je možné porovnať reálny obraz dielu s CAD výkresom

Výpis funkcií a vlastností

• Vyhodnotí súradnice alebo polohu jednotlivých prvkov a potom môžete vzdialenosti ľubovoľne kombinovať
• Meranie dĺžky, priamosti, uhla a počiatočných bodov čiary
• Meria súradnice stredu, priemeru, polomeru, kruhovitosti kružníc - vrátane grafického výstupu
• Meria vzdialenosť medzi dvoma prvkami
• Meranie priemeru, polomeru, uhla, kruhovitosti polomeru
• Meria uhol v danej sústave prvkov
• Vyhodnocuje geometrické veličiny ako sú: sústrednosť, súosovosť, symetria, poloha, kolmosť, rovnobežnosť atď.
• Softvér ponúka automatickú a manuálnu detekciu hrán
• Každý prvok programu (čiara, kružnica, polomer,...) môže mať vlastné nastavenie svetla, čím sa zabezpečia ideálne podmienky pre automatické spustenie meracieho programu
• Export údajov do CSV, Excel, Word, CAD
• Výpočtové funkcie môžu byť začlenené do programu
• Možnosť vytvárať makrá na zrýchlené programovanie

Štandardná dodávka obsahuje

• Optický merací prístroj Vision INSIZE ISD-V400ACL
• Počítač
• Softvér
• Kalibračné sklo s grafom
• Nožný spínač
• Protiprachový kryt

Ďalšie príslušenstvo

• 0,5x pomocný objektív ISD-V-OB05X
• 2x pomocný objektív ISD-V-OB2X
• Dotykový set ISD-V-PROBE
