Nástrojársky mikroskop binokulárny ISD-VMM235 INSIZE

• 10x okulár s horizontálnymi aj vertikálnymi meradlami pre meranie dĺžky s delením 0,2 mm
• Ďalšie dve diagonálne mierky na okulári sú určené pre meranie priemeru (delenie 1 mm majú s 1x objektívom)
• 3x objektív
• Nulovanie osí X aj Y
• Laserové polohovanie
• Nastavenie clony

Technická špecifikácia

Hlavica

• binokulárna

Osi

• X = 300 mm
• Y = 200 mm
• Z = 200 mm

Kovová podložka

• 500 x 330 mm

Sklenená podložka

• 350 x 250 mm

Rozlíšenie osí XYZ

• 0,5 mikrometrov

Presnosť osí XY

• ≤ (3,5 + L / 100) um (L je meraná dĺžka v mm)

Opakovateľnosť

• 2 mikrometre

Kamera

• 1/3 " farebná CCD, 0,3 M pixel

Optické zväčšenie

• 30x (s 3x objektívom)

Zväčšenie obrazu

• 114x (na 19 "monitore)

Osvetlenie

• nastaviteľné LED osvetlenie povrchu i obrysu

Max. váha obrobku

• 25 kg

Ovládanie

• Manuálne

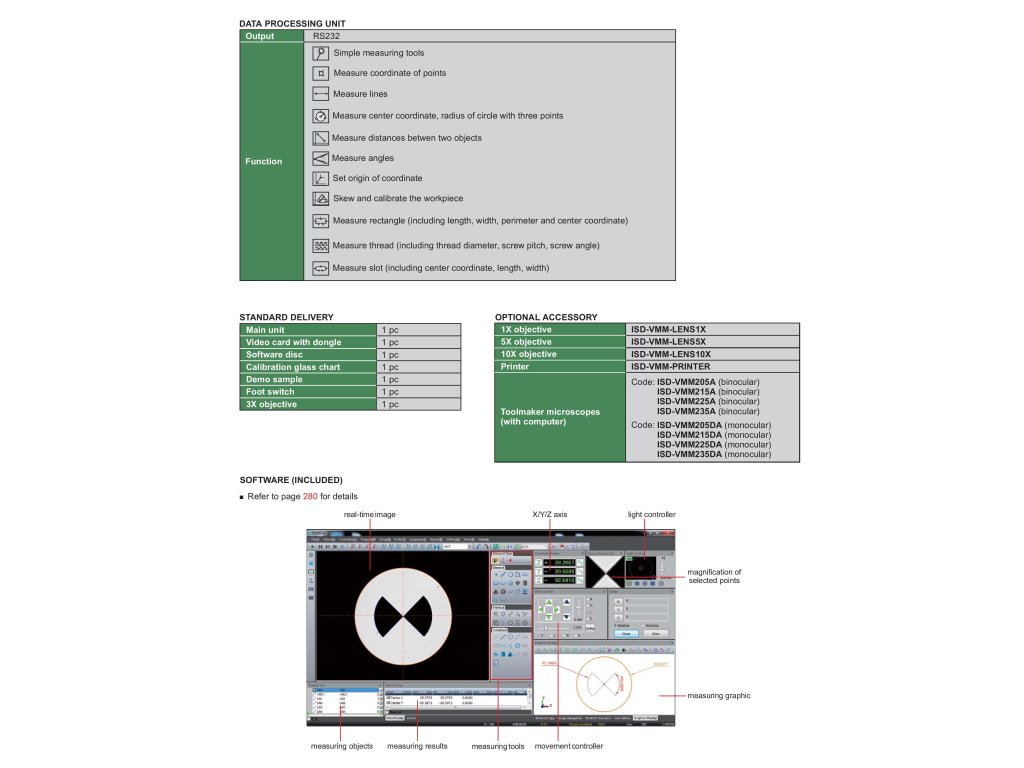

Vlastná meracia jednotka s výstupom RS232 (serial port)

• Meria súradnice bodov
• Meria línie
• Meria stred súradníc
• Meria polomer kruhu z troch bodov
• Meria vzdialenosť medzi dvoma objektami
• Meria uhly
• Nastaví počiatok sústavy súradníc
• Skosí a kalibruje obrobok
• Zmeria obdĺžnik (vrátane dĺžky, šírky, obvodu a počiatku sústavy súradníc)
• Zmeria závit (vrátane priemeru, stúpania a uhla)
• Zmeria štrbiny (vrátane počiatku sústavy súradníc, dĺžky, šírky)

Váha

• 140 kg

Softvér

Operačný systém

• Windows 7/8/10

Jazyk

• Anglický

Meracie funkcie softvéru

• Meria súradnice bodov
• Meria stred súradníc a dĺžku osi elipsy
• Meria dĺžku otvorenej krivky
• Meria stred súradníc, priemer a plochu kruhu
• Meria dĺžku, šírku a plochu obdĺžnika
• Meria dĺžku a plochu uzavretej krivky
• Meria vzdialenosť medzi dvoma objektami
• Meria vzdialenosť medzi dvoma bodmi
• Meria dĺžku, šírku a priemer kľúčovej dierky
• Meria uhol medzi dvoma líniami
• Meria dĺžku a priemer oblúka
• Meria šírku a priemer prsteňa
• Meria zaostrovaciu vzdialenosť od objektu
• Možnosť kombinácií rôznych meracích nástrojov
• Indikátor zaostrenia
• Prenos súradníc
• Detekcia profilu
• Detekcia hrán - bod, hranatý výber, kruh
• Skenovanie kontúry
• Automatické meranie CAD kresieb
• Exportovanie dát do CAD, Excel a Word

Štandardná dodávka obsahuje

• Nástrojársky mikroskop binokulárny INSIZE ISD-VMM235
• Video kartu s hardvérovým kľúčom
• Softvér
• Kalibračné sklo s grafom
• Demo ukážku
• Nožný spínač
• 3x objektív (trojnásobný)

Ďalšie príslušenstvo

• 1x objektív ISD-VMM-LENS1X
• 5x objektív ISD-VMM-LENS5X
• 10x objektív ISD-VMM-LENS10X

+ Servisný balík potrebných služieb *

» odborná inštalácia
» kompletné nastavenie, optimalizácia a uvedenie do prevádzky
» zaškolenie obsluhy

* Ceny za služby nie sú zahrnuté v cene prístroja. Pre presnú cenu služieb nás kontaktujte.
