Kontúromer a drsnomer SPM-6000

• Drsnosť, vlnitosť a skenovanie profilu môžu byť dosiahnutým jediným meraním
• Obojsmerné meranie sondou
• Možno použiť na meranie absolútnych priemerov
• Meranie s premenlivou rýchlosťou v reálnom čase
• Vysokorýchlostné meranie môže tiež zabezpečiť presnosť
• Trajektória sondy je vertikálna, so súradnicovým bodom v osi Z a veľkým rozsahom

Technická špecifikácia kontúromeru

Os X

• Rozsah merania
  • 325 mm
• Rozlíšenie osi
  • 0,01 µm
• Rýchlosť pojazdu
  • 5 - 10 mm/s
• Priamosť osi
  • 0,45 µm/100 mm
• Rýchlosť merania osi
  • 0,2-0,7 mm/s
• Lineárna presnosť
  • ±(0,8+ L/100) μm  (L je meraná dĺžka v mm)

Osa Z

• Rozsah merania
  • 325 mm
• Rozlíšenie osi
  • 0,01 µm
• Rýchlosť pojazdu
  • 5 - 10 mm/s
• Priamosť osi
  • 0,45 µm/100 mm
• Rýchlosť meranie osi
  • 0,2-0,7 mm/s
• Lineárna presnosť
  • ±(0,8 + L/100) μm  (L je meraná výška v mm)

Maximálna uhlová odchýlka

• ±2'

Presnosť merania oblúkov

• ±(0,8 + R/15) µm

Jednotky merania

• mm/inch

Sledovateľný uhol

• 78 ° (smerom hore), 89 ° (smerom dole)

Napájanie

• 220±5 % V, 50Hz

Rozmery (DxŠxV)

• 1700×820×1900 mm

Hmotnosť

• 500 kg

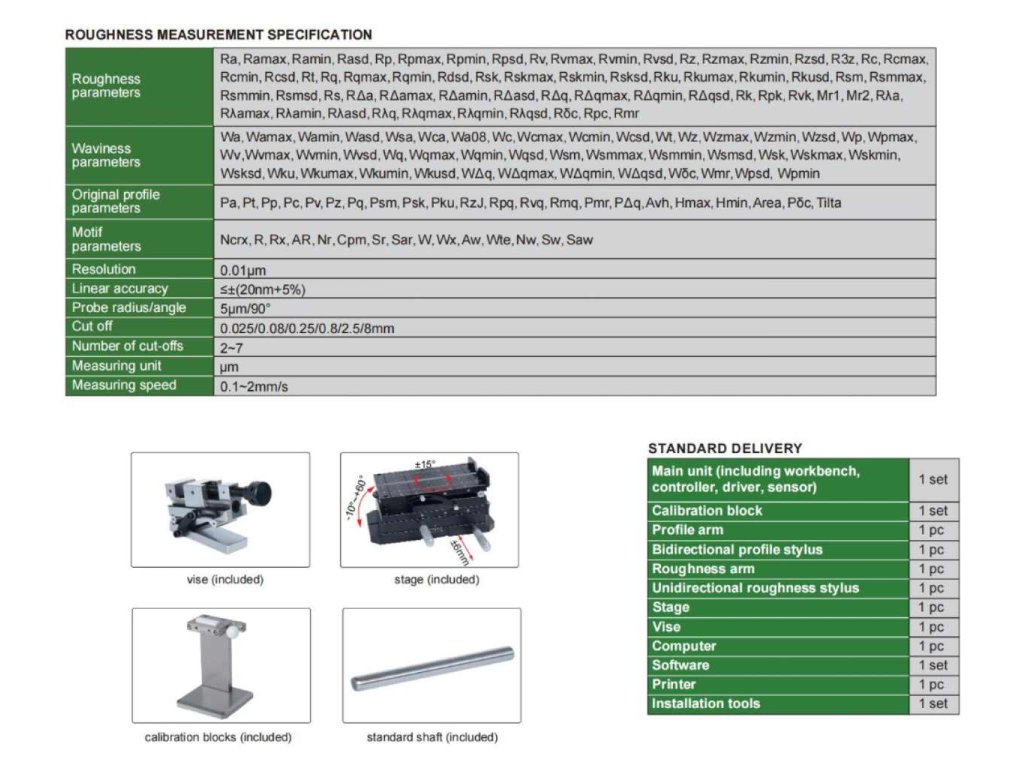

Technická špecifikácia drsnomeru

Parametre drsnosti

• Ra, Ramax, Ramin, Rasd, Rp, Rpmax, Rpmin, Rpsd, Rv, Rvmax, Rvmin, Rvsd, Rz, Rzmax, Rzmin, Rzsd, R3z, Rc, Rcmax, Rcmin, Rcsd, Rt, Rq, Rqmax, Rqmin, Rdsd, Rsk, Rskmax, Rskmin, Rsksd, Rku, Rkumax, Rkumin, Rkusd, Rsm, Rsmmax, Rsmmin, Rsmsd, Rs, RΔa, RΔamax, RΔamin, RΔasd, RΔq, RΔqmax, RΔqmin, RΔqsd, Rk, Rpk, Rvk, Mr1, Mr2, Rλa, Rλamax, Rλamin, Rλasd, Rλq, Rλqmax, Rλqmin, Rλqsd, Rδc, Rpc, Rmr

Parametre vlnitosti

• Wa, Wamax, Wamin, Wasd, Wsa, Wca, Wa08, Wc, Wcmax, Wcmin, Wcsd, Wt, Wz, Wzmax, Wzmin, Wzsd, Wp, Wpmax, Wv, Wvmax, Wvmin, Wvsd, Wq, Wqmax, Wqmin, Wqsd, Wsm, Wsmmax, Wsmmin, Wsmsd, Wsk, Wskmax, Wskmin, Wsksd, Wku, Wkumax, Wkumin, Wkusd, WΔq, WΔqmax, WΔqmin, WΔqsd, Wδc, Wmr, Wpsd, Wpmin

Parametre profilu

• Pa, Pt, Pp, Pc, Pv, Pz, Pq, Psm, Psk, Pku, RzJ, Rpq, Rvq, Rmq, Pmr, PΔq, Avh, Hmax, Hmin, Area, Pδc, Tilta

Parametre motívu

• Ncrx, R, Rx, AR, Nr, Cpm, Sr, Sar, W, Wx, Aw, Wte, Nw, Sw, Saw

Rozlíšenie

• 0,01 µm

Lineárna presnosť

•  ≤ ±(20 nm+5 %)

Polomer a uhol sondy

• 5 µm / 90°

Cut-off

• 0,025 / 0,08 / 0,25 / 0,8 / 2,5 / 8 mm

Počet cut-off

• 2~7

Jednotka merania

• µm

Rýchlosť merania

• 0,1 - 2 mm/s

 Obsah dodávky

• Kontúromer a drsnomer SPM-6000 INSIZE (vrátane pracovného stola, ovládacej jednotky, ovládača, senzora)
• Kalibračný blok
• Meracie rameno kontúromera

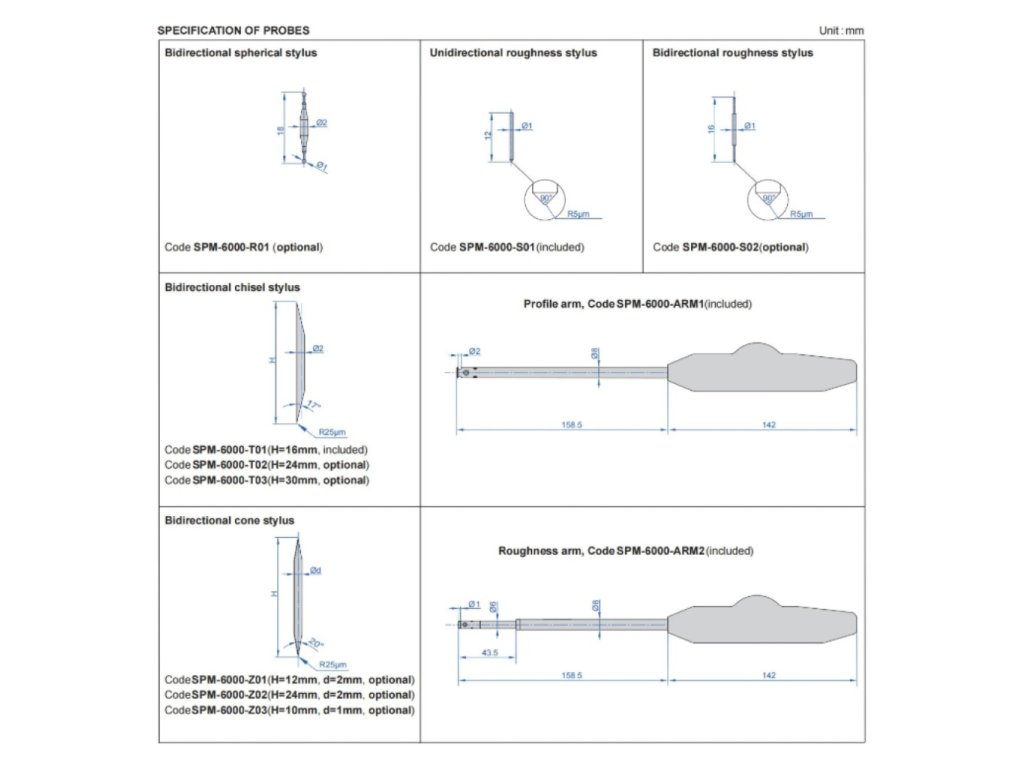

• Obojsmerná meracia sonda profilu
• Meracie rameno drsnomera
• Jednosmerná meracia sonda drsnomeru
• Krížový stolík
• Sínusový zverák
• Počítač
• Softvér
• Tlačiareň
• Nástroje na základnú údržbu

+ Odporúčame objednať Servisný balík služieb*
» odborná inštalácia
» kompletné nastavenie a uvedenie do prevádzky
» zaškolenie obsluhy

*Ceny za služby nie sú zahrnuté v cene produktu. V prípade záujmu o presnú cenu služieb nás kontaktujte.
