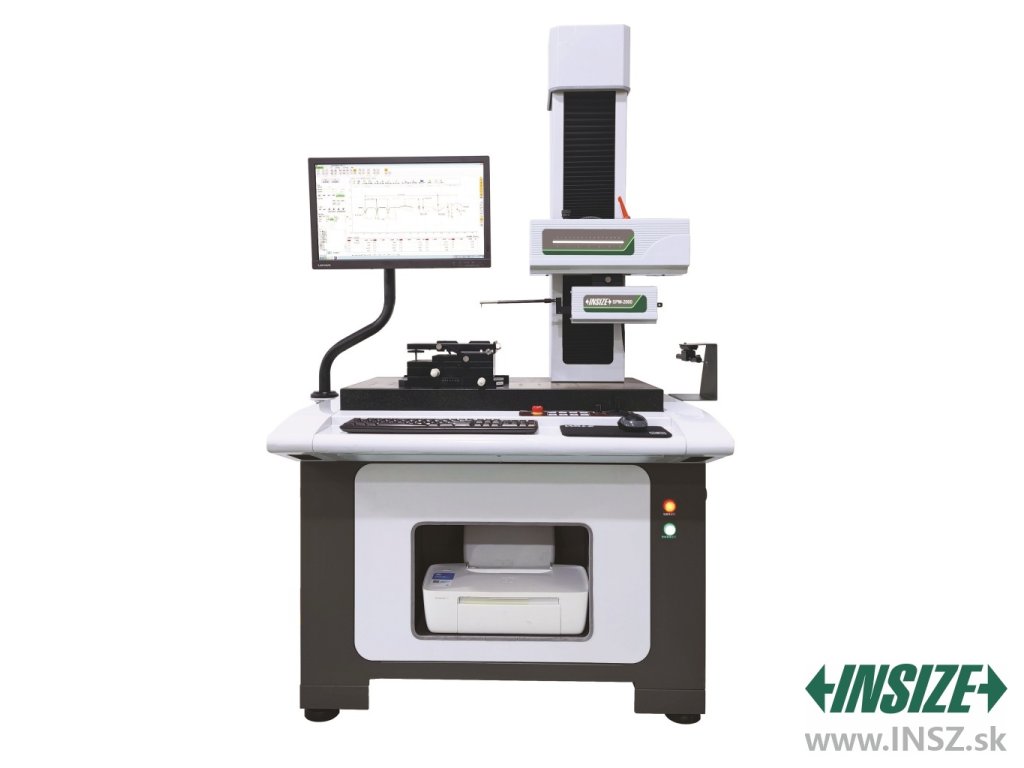

Kontúromer a drsnomer SPM-2000 INSIZE

Technická špecifikácia – kontúromer/profilomer

Os X

• Rozsah merania
  • 140 mm
• Rozlíšenie osi
  • 0,2 mikrometrov
• Rýchlosť pojazdu
  • 0,05-15 mm/s

Os Z

• Rozsah merania
  • 0 ~ 50 mm
• Rozlíšenie osi
  • 0,05 mikrometrov
• Rýchlosť pojazdu
  • 0,2–15 mm/s

Lineárna presnosť

• ± (1,8 + │0,15H) µm

Maximálna uhlová odchýlka

• ± 1'

Presnosť merania oblúkov

• ± (1,5 + R / 12) µm

Polomer špičky hrotu

• 25 µm

Meracie jednotky

• µm/µin

Merací uhol

• 72 ° hore
• 88 ° dole

Rozmery (DxŠxV)

• 1400x850x1780 mm

Hmotnosť

• 320 kg

Technická špecifikácia – drsnomer

Drsnosť

• Ra, R, Rv, RZ, Rz (JIZ), R3Z, Rz (DIN), Rzj, Rax, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, PΔr, RK, Rpk, Rvk, Mr1, Mr2, Rmr

Vlnitosť

• Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr

Profil

• Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr

Merací rozsah

• ± 650 µm

Rozlíšenie

• 262144: 1

Presnosť

• ≤ ± (5 nm + 2,8 %)

Uhol sondy

• 5 µm / 90°

Počet cut-off

• 2 ~ 7

Cut-off

• 0,025; 0,08; 0,25; 0,8; 2,5; 8 mm

Meracie jednotky

• µm/µin

Meracia rýchlosť

• 0,05 ~ 0,25 mm/s

Obsah dodávky

• Kontúromer a drsnomer – Contracer-Roughness and profile measuring machine SPM-2000 INSIZE

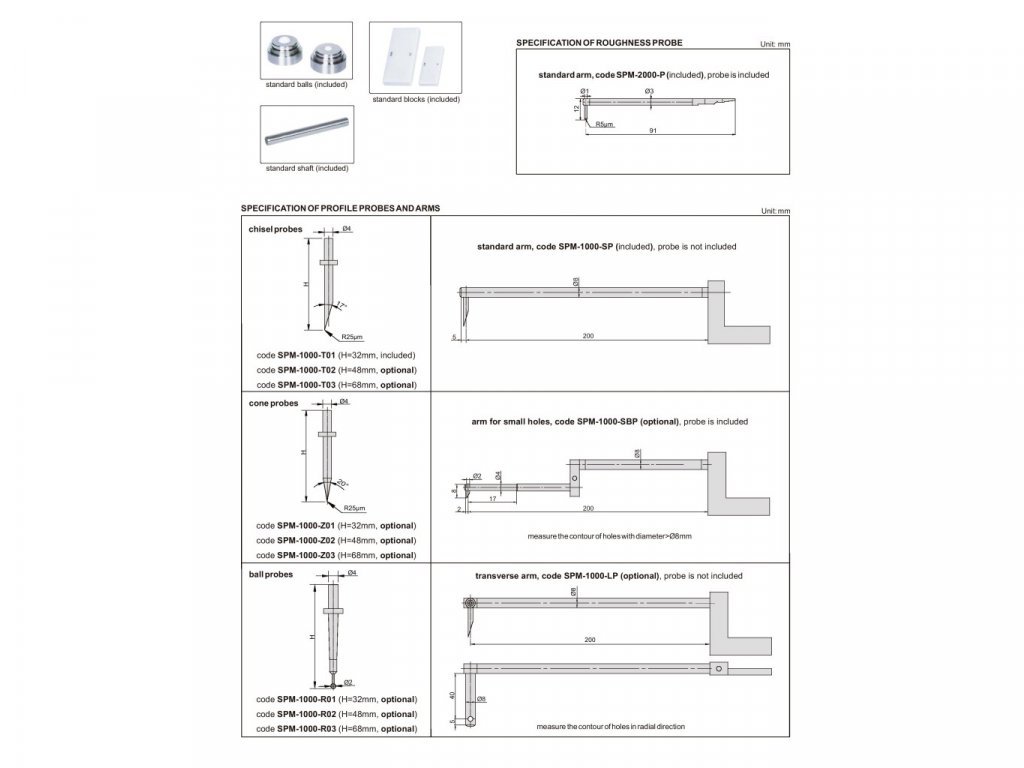

• Rameno pre drsnomer
• Stylus pre drsnomer
• Rameno pre kontúromer
• Dlátková sonda pre kontúromer
• Krížový stolík
• Sínusový zverák
• Počítač so softvérom
• Tlačiareň
• Nástroje na základnú údržbu

+ Servisný balík potrebných služieb *

» odborná inštalácia
» kompletné nastavenie, optimalizácia a uvedenie do prevádzky
» zaškolenie obsluhy

* Ceny za služby nie sú zahrnuté v cene prístroja. V prípade záujmu o zistenie presnej ceny služieb nás kontaktujte.
