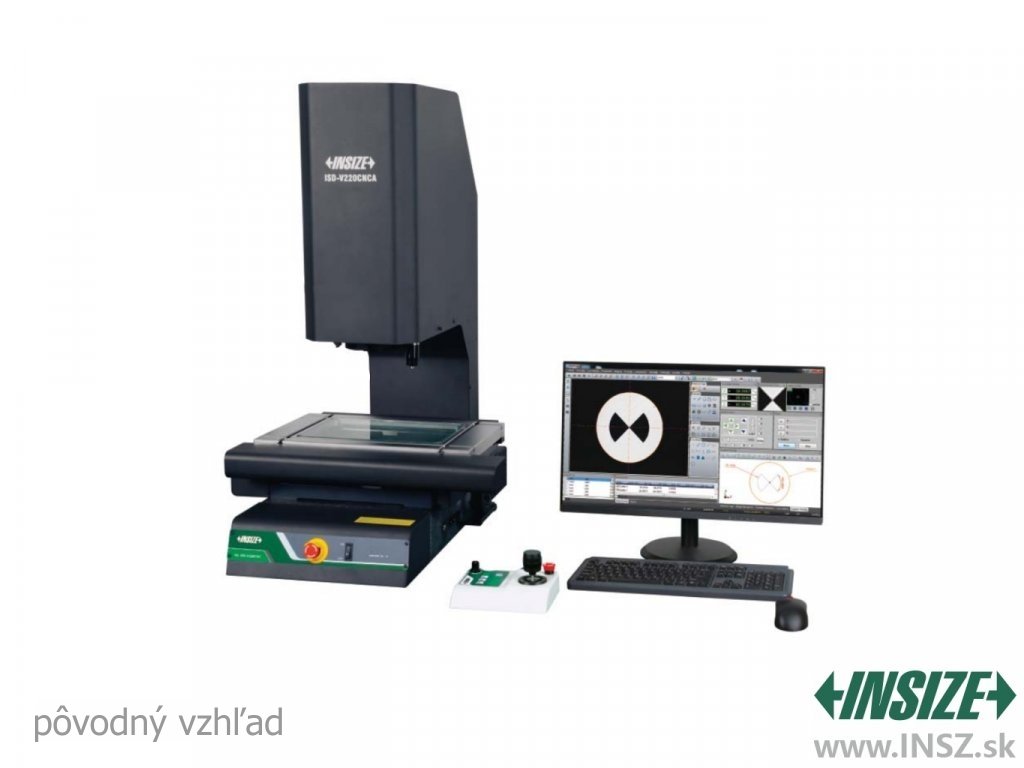

CNC optický merací prístroj Vision ISD-V270CNCA INSIZE

• Optický merací prístroj s CNC riadenou kamerou
• Počítač a profesionálny softvér v cene
• Automatické spustenie meracích programov na kompletné premeranie dielov a detekciu hrán
• Vyhodnocuje diel podľa výkresovej dokumentácie
• Horné kruhové osvetlenie LED na plošné a smerové osvetlenie dielu
• Spodná časť - obrysové svetlo na získanie dokonalého obrysu dielu
• Koaxiálne LED svetlo na osvetlenie malých, slepých a hlbokých otvorov a komôr

Technická špecifikácia

Osi

• X = 270 mm
• Y = 170 mm
• Z = 150 mm

Celková plocha

• 500 x 330 mm

Sklenená plocha

• 350 x 250 mm

Rozlíšenie osí XYZ

• 0,5 µm

Presnosť osí XY

• ≤ (2,5 + L / 100) µm (L je meraná dĺžka v mm)

Opakovateľnosť

• 2 µm

Objektív

• 0,7x ~ 4,5x (zoom)

Pracovná vzdialenosť

• 92 mm

Zväčšenie

• 33x~208,6x (na 24" monitore)

Kamera

• Giga-bit sieťová

Osvetlenie

• Povrch - koaxiálne svetlo, programovateľné kruhové LED svetlo
• Obrys - nastaviteľné LED svetlo

Zorné pole diagonálne

• 1,5 ~ 10,8 mm

Max. výška meraného predmetu

• 150 mm

Max. hmotnosť meraného predmetu

• 30 kg

Ovládanie

• automatické

Zdroj

• 110/220 V, 50 / 60Hz

Hmotnosť a rozmery (DxŠxV)

• 168 kg, 760 x 600 x 900 mm

Softvér

Merací systém v češtine pre operačný systém Windows 7/10 s funkciami, ako je automatické zaostrovanie, ovládanie pomocného svetla, ovládanie pohybu myši a automatické priblíženie. Ponúka viacero metód merania obrazu: inteligentnú automatickú detekciu hrán, výber plošného bodu a výber viacerých bodov; pomocou myši, susedných bodov, pomocou nitkového kríža, zväčšenia bodu, porovnávacieho výberu, výberu sondy, hranového bodu a obrysu. Podporuje používanie prípravkov (fixtur), skenovanie, navigáciu obrazu, používateľské nastavenia, kalibráciu pixelov a ďalšie funkcie. Merania obrazu a sondy možno synchronizovať. Údaje možno exportovať do programov Excel, Word, SPC a meracie funkcie možno exportovať do formátu .dxf.

Operačný systém

• Windows 7/8/10

Jazyk

• Anglický, český

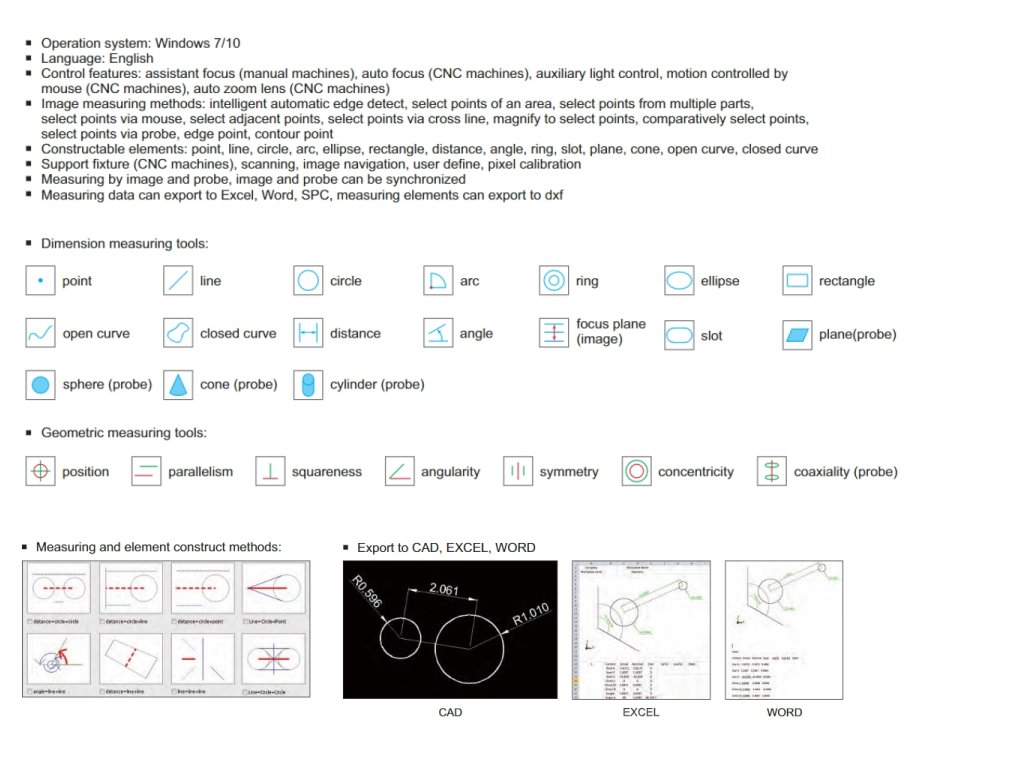

Meracie funkcie softvéru

• Vyhodnotí súradnice alebo polohu jednotlivých prvkov a potom môžete vzdialenosti ľubovoľne kombinovať
• Meranie dĺžky, priamosti, uhla a počiatočných bodov čiary
• Meria súradnice stredu, priemeru, polomeru, kruhovitosti kružníc - vrátane grafického výstupu
• Meria vzdialenosť medzi dvoma prvkami
• Meranie priemeru, polomeru, uhla, kruhovitosti polomeru
• Meria uhol v danej sústave prvkov
• Vyhodnocuje geometrické veličiny ako sú: sústrednosť, súosovosť, symetria, poloha, kolmosť, rovnobežnosť atď.

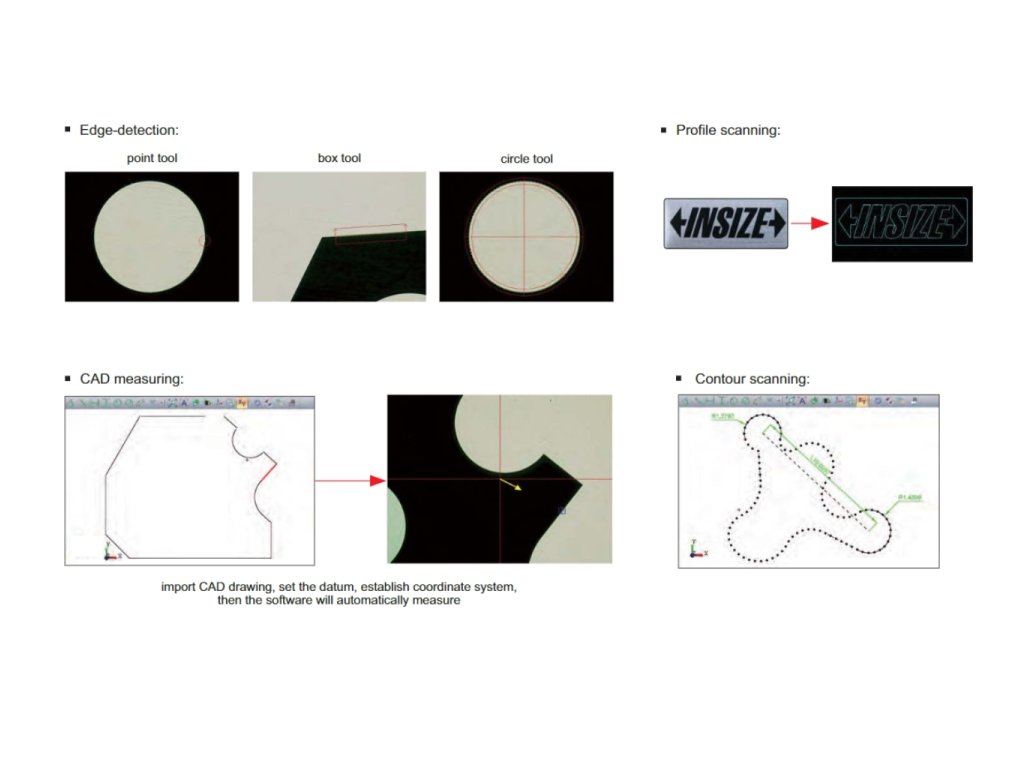

• Softvér ponúka automatickú a manuálnu detekciu hrán
• Každý prvok programu (čiara, kružnica, polomer,...) môže mať vlastné nastavenie svetla, čím sa zabezpečia ideálne podmienky pre automatické spustenie meracieho programu
• Export údajov do CSV, Excel, Word, CAD
• Výpočtové funkcie môžu byť začlenené do programu
• Možnosť vytvárať makrá na zrýchlené programovanie

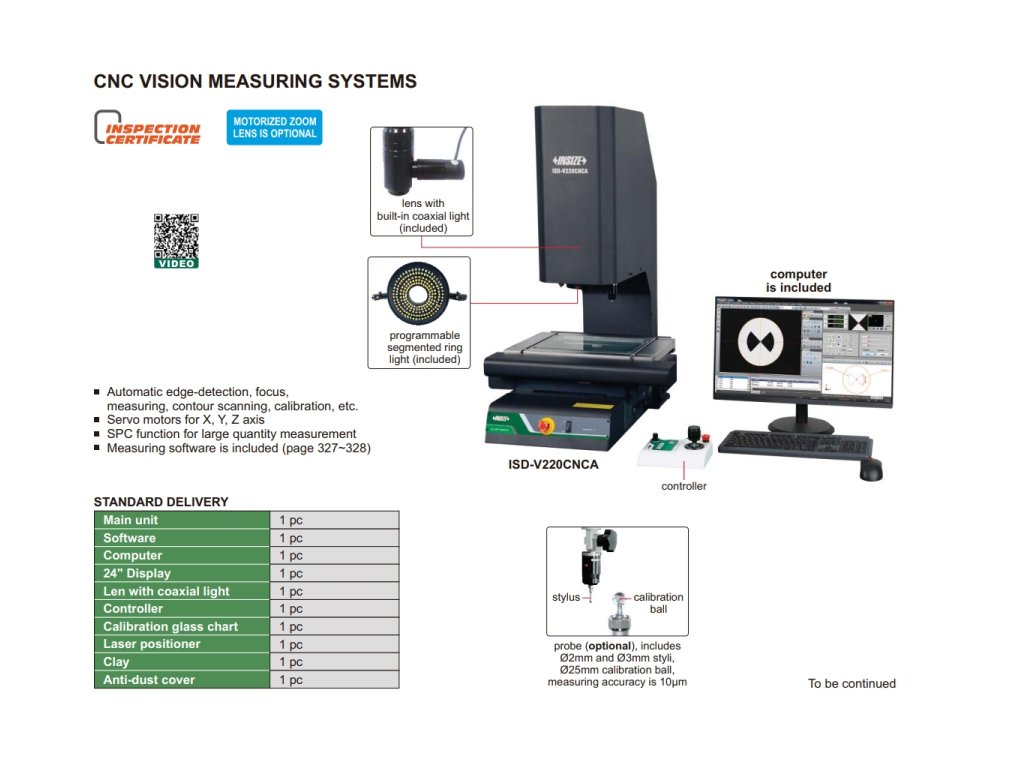

Štandardná dodávka obsahuje

• CNC optický merací prístroj Vision ISD-V270CNCA INSIZE
• Video karta s hardvérovým kľúčom
• Softvér
• Počítač
• 24" monitor
• Ovládač
• Objektív s koaxiálnym svetlom
• Laserové ukazovátko
• Fixačná hmota
• Kalibračné sklo s grafom
• Protiprachový kryt

Ďalšie príslušenstvo

• 0,5x pomocný objektív ISD-V-OB05X
• 2x pomocný objektív ISD-V-OB2X
• Dotykový set ISD-V-PROBE
• Office softvér 7313-OFFICE
• Stôl ISD-V-DESK

+ Servisný balík potrebných služieb *

» odborná inštalácia
» kompletné nastavenie, optimalizácia a uvedenie do prevádzky
» zaškolenie obsluhy

* Ceny za služby nie sú zahrnuté v cene prístroja. Pre presnú cenu služieb nás kontaktujte.
