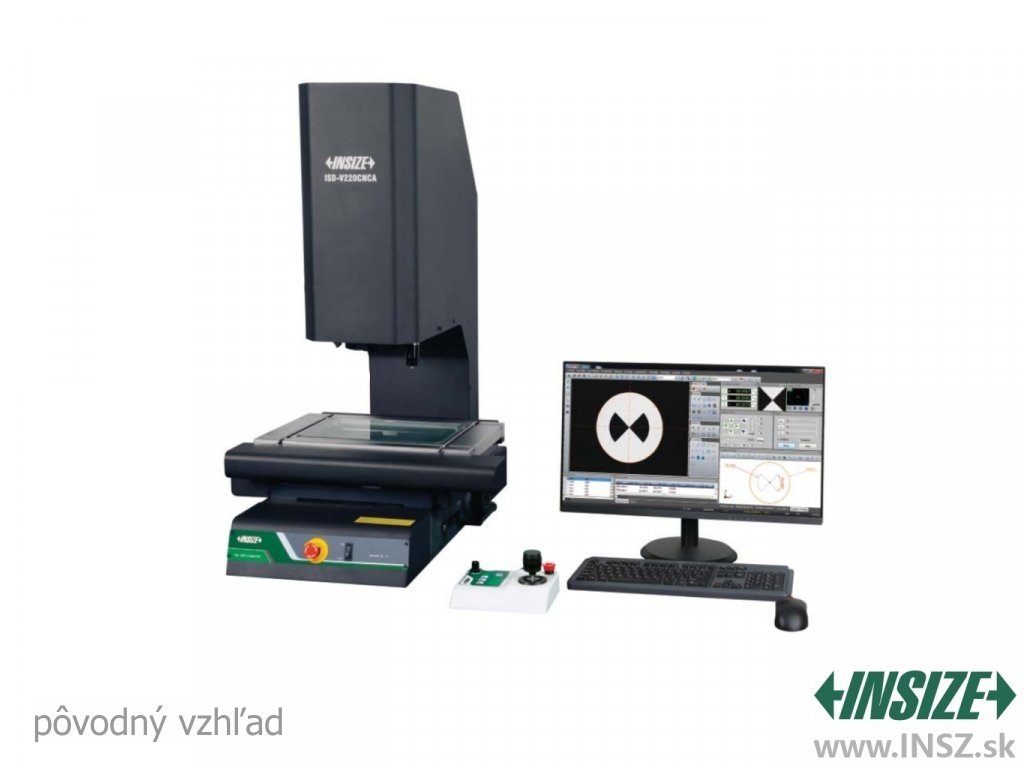

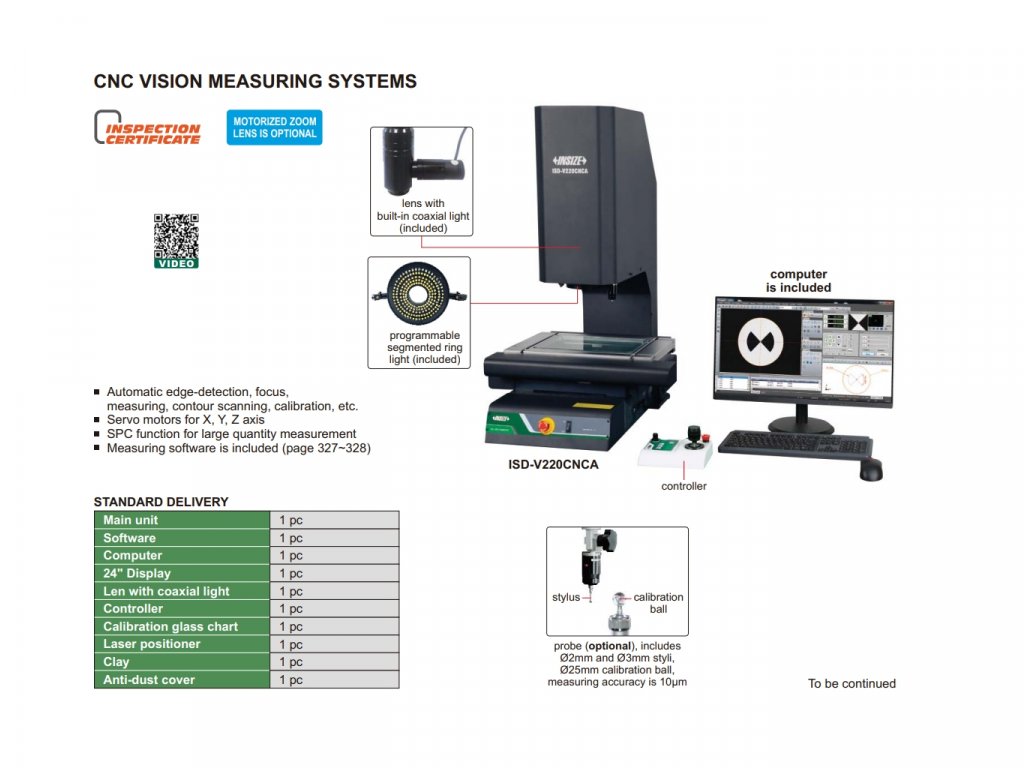

CNC optický merací prístroj Vision ISD-V220CNCA INSIZE – SKLADEM

• CNC ovládaný kamerový optický merací prístroj

• Súčasťou je počítač a profesionálny softvér
• Automaticky spúšťa meracie programy pre kompletné premeranie dielu a deteguje hrany
• Vyhodnocuje diel podľa výkresovej dokumentácie
• Horné LED prstencové osvetlenie na plošné a smerové nasvietenie dielu
• Spodné kontúrové svetlo na získanie dokonalého obrysu dielu
• Koaxiálne LED svetlo na osvetlenie malých, slepých a hlbokých otvorov a komôr

Dodáva sa ako kompletné pracovisko vrátane servisného balíka. Uvedená cena je už vrátane inštalácie, kompletného nastavenia do prevádzky, zaškolenia obsluhy a následnej technickej podpory po dobu jedného roka.

Technická špecifikácia

Osi

• X = 220 mm
• Y = 120 mm
• Z = 150 mm

Celková plocha

• 450 x 280 mm

Sklenená plocha

• 306 x 196 mm

Rozlíšenie osí XYZ

• 0,5 µm

Presnosť osí XY

• ≤ (2,5 + L / 100) µm (L je meraná dĺžka v mm)

Opakovateľnosť

• 2 µm

Objektív

• 0,7x ~ 4,5x (zoom)

Pracovná vzdialenosť

• 92 mm

Zväčšenie

• 33x~208,6x (na 24" monitore)

Kamera

• Giga-bit

Osvetlenie

• Povrch – koaxiálne svetlo, programovateľné kruhové LED svetlo
• Obrys – nastaviteľné LED svetlo

Zorné pole diagonálne

• 1,5 ~ 10,8 mm

Max. výška meraného predmetu

• 150 mm

Max. hmotnosť meraného predmetu

• 30 kg

Ovládanie

• Automatické

Zdroj

• 110/220 V, 50 / 60Hz

Rozmery (DxŠxV)

• 760x600x900 mm

Hmotnosť

• 146 kg

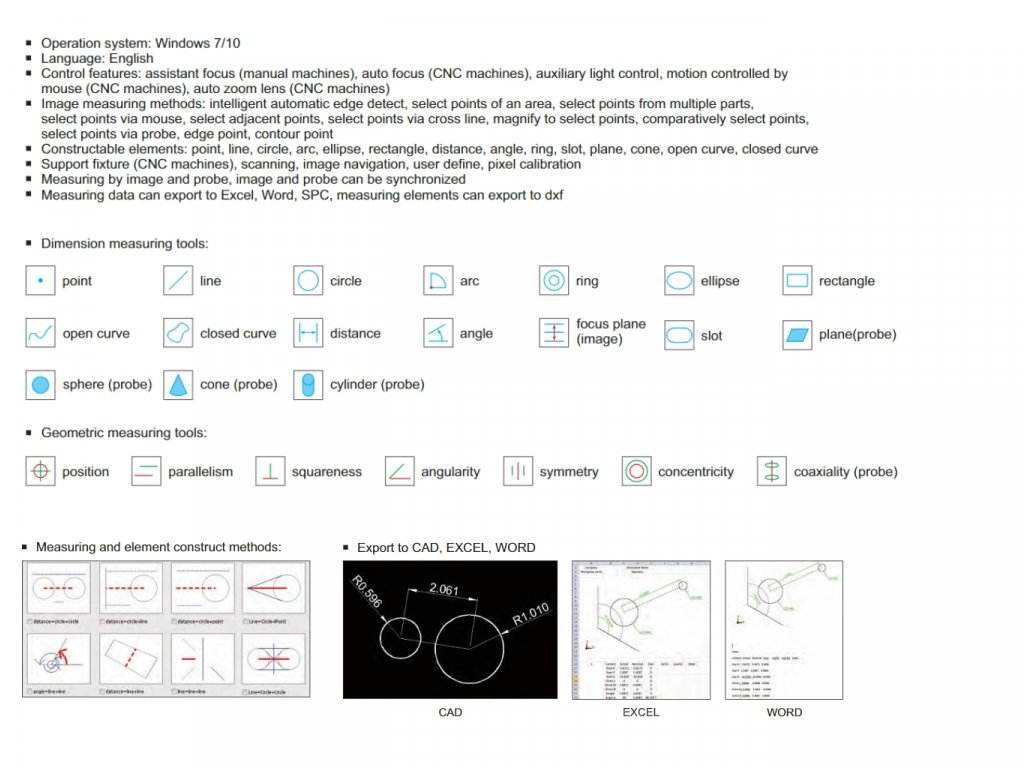

Merací softvér v českom jazyku

Operačný systém

• Windows 7/10

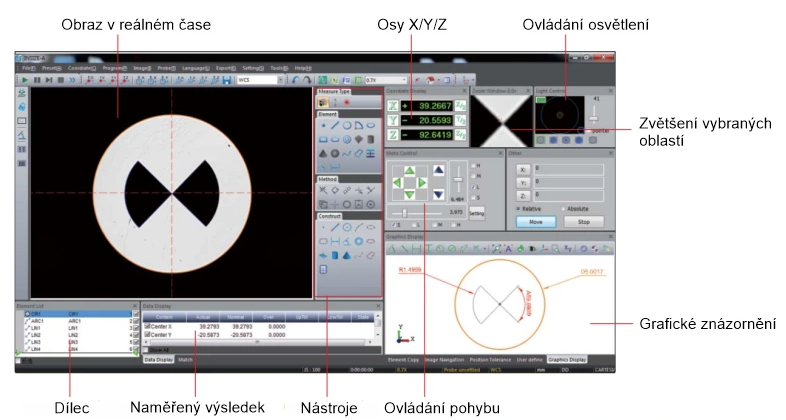

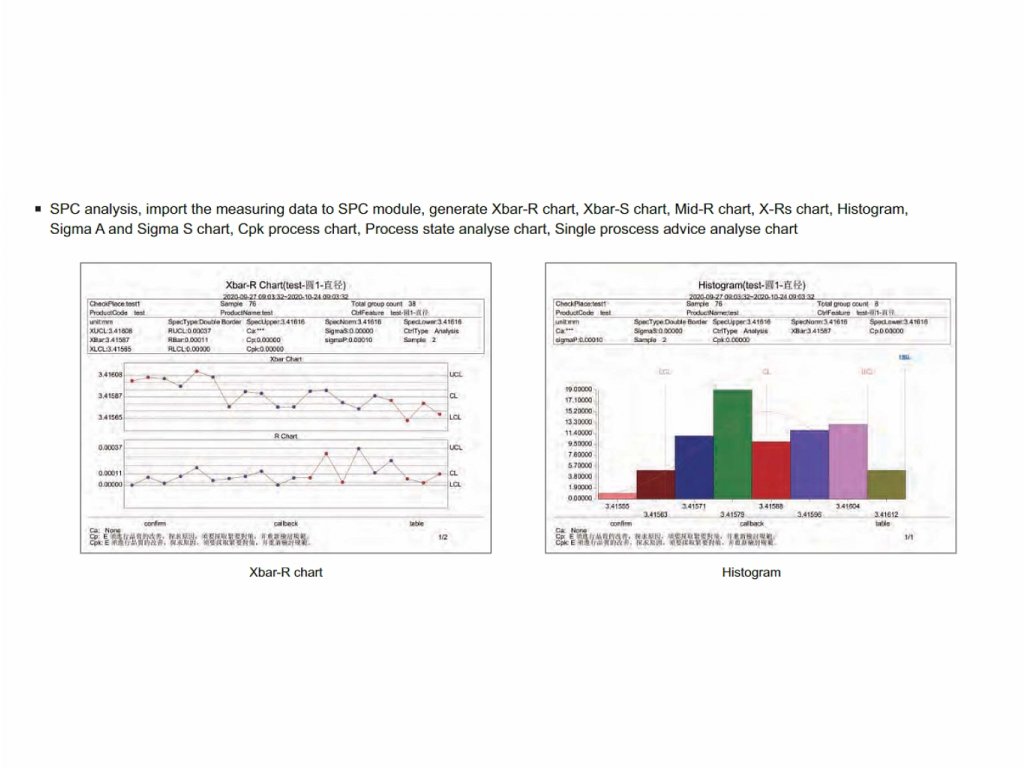

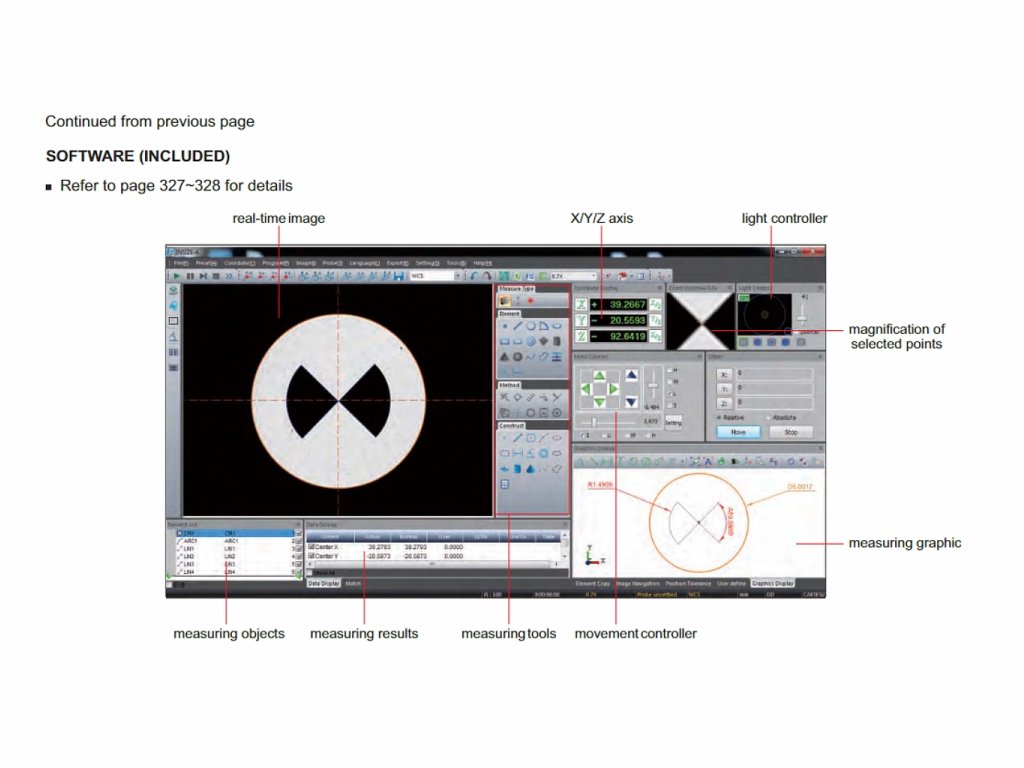

Merací systém v češtine pre operačný systém Windows 7/10 s funkciami, ako je automatické zaostrovanie, ovládanie pomocného svetla, ovládanie pohybu myši a automatické priblíženie. Ponúka viacero metód merania obrazu: inteligentnú automatickú detekciu hrán, výber plošného bodu a výber viacerých bodov; pomocou myši, susedných bodov, pomocou nitkového kríža, zväčšenia bodu, porovnávacieho výberu, výberu sondy, hranového bodu a obrysu. Podporuje používanie prípravkov (fixtúr), skenovanie, navigáciu obrazu, používateľské nastavenia, kalibráciu pixelov a ďalšie funkcie. Merania obrazu a sondy možno synchronizovať. Údaje možno exportovať do programov Excel, Word, SPC a meracie funkcie možno exportovať do formátu .dxf.

Základné funkcie a vlastnosti

Funkcie / Snímanie

• Základné prvky: kružnica, priamka, rádius, rovina, valec, kužeľ atď.
• Pokročilejšie geometrické funkcie: tolerancia polohy, rovinnosť, priamosť, sústrednosť atď.

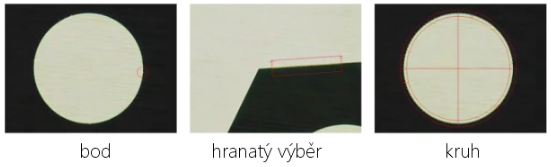

Automatická detekcia hrán a profilu

• Optický merací prístroj VISION automaticky deteguje hrany, následne ich automatizovane vyhodnotí bez prípadnej chyby obsluhy a vyhodnotí daný rozmer

Tvorba meracích programov

• K snímaniu jednotlivých programových krokov (priamka, kružnica, vzdialenosť...) dochádza postupne metódou „ukáž a opakuj”. Program je možné spustiť v poloautomatickom režime. Obsluha pomocou kľučiek vytvára posuv stroja, detekcia hrán je automatická.

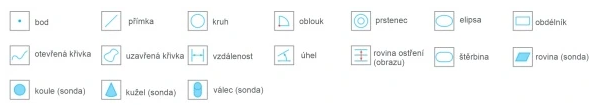

Meranie rozmerov

Geometrické meranie

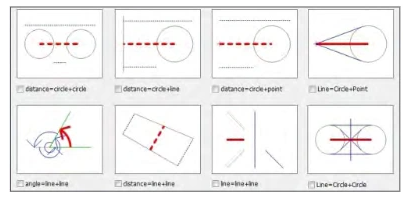

Metódy merania a konštrukcie prvkov

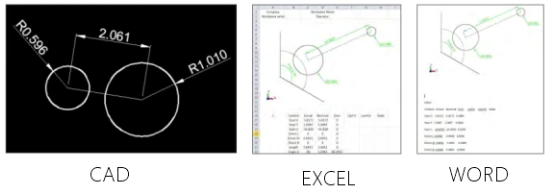

Export dát do CAD, EXCEL a WORD

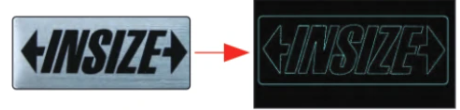

Skenovanie hrán

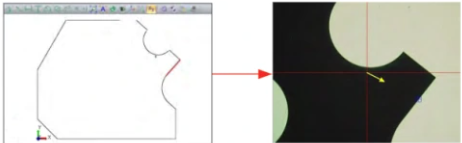

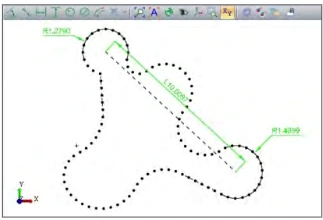

Skenovanie obrysu

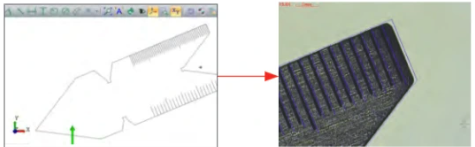

Skenovanie profilu

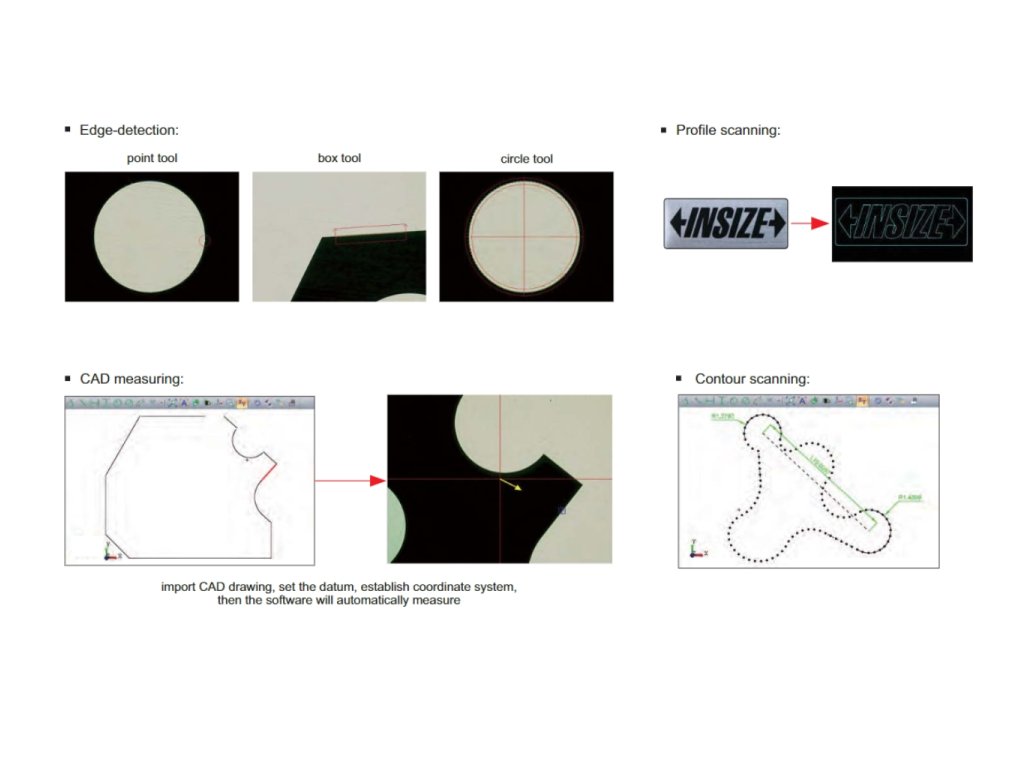

CAD meranie

• Po importe dát z programu CAD, nastavení dátumu a ustanovení súradnicového systému softvér automaticky meria

CAD porovnávanie

• Po importe dát z CAD a nastavení dátumu je možné porovnať reálny obraz diela s CAD výkresom

Výpis funkcií a vlastností

• Vyhodnotí súradnice či polohu jednotlivých prvkov a následne umožní ľubovoľne kombinovať jednotlivé vzdialenosti
• Meria dĺžku, priamosť, uhol a počiatočné body linky
• Meria súradnice stredu, priemer, polomer, kruhovitosť kružníc (vrátane grafického výstupu)
• Meria vzdialenosť medzi dvoma prvkami
• Meria priemer, polomer, uhol, kruhovitosť polomeru
• Meria uhol v danej sústave prvkov
• Vyhodnocuje geometrické veličiny ako sústrednosť, súososť, symetria, poloha, kolmosť, rovnobežnosť a iné
• Softvér ponúka automatickú aj manuálnu detekciu hrany
• Každý programový prvok (linka, kružnica, rádius, ...) môže mať svoje vlastné svetelné nastavenia, a tak zaisťuje ideálne podmienky pre automatický priebeh meracieho programu
• Export dát do CSV, Excel, Word, CAD
• Do programu je možné zakomponovať aj výpočtové funkcie
• Možnosť tvorby makier pre zrýchlené programovanie

Štandardná dodávka obsahuje

• CNC optický merací prístroj Vision ISD-V220CNCA INSIZE
• Videokarta s hardvérovým kľúčom
• Softvér
• Počítač
• 24" monitor
• Ovládač
• Objektív s koaxiálnym svetlom
• Laserové ukazovátko
• Fixačná hmota
• Kalibračné sklo s grafom
• Protiprachový kryt

Ďalšie príslušenstvo

• 0,5x pomocný objektív ISD-V-OB05X
• 2x pomocný objektív ISD-V-OB2X
• Dotykový set ISD-V-PROBE
• Softvér 7313-OFFICE
• Stôl ISD-V-DESK

Veľké meracie prístroje INSIZE » výhradne cez našu obchodnú sieť

Z dôvodu dodržania politiky výrobcu a garancie vysokej kvality, sú veľké meracie prístroje INSIZE dodávané koncovým zákazníkom výhradne cez našu obchodnú sieť, pretože naši aplikační technici musia vykonať » Inštaláciu » Nastavenie a optimalizáciu systému » Zaškolenie obsluhy + Garantujeme technické poradenstvo
