CNC optický merací prístroj s veľkým rozsahom Vision VMM-L600CN INSIZE

• CNC ovládaný kamerový optický merací prístroj
• Súčasťou je počítač a profesionálny softvér
• Automaticky deteguje hrany, zaostruje, meria, skenuje, kalibruje a ďalšie
• Statistical Process Control (SPC) pre včasné odhaľovanie odchýlok
• Programovateľné LED kruhové svetlo
• Objektív s koaxiálnym svetlom
• Servomotory pre osi X, Y, Z
• Osi X a Y majú lineárnu vodiacu koľajnicu bez prívodu vzduchu
• Pevná sklenená plocha a granitová základňa pre dobrú stabilitu

Dodáva sa ako kompletné pracovisko vrátane servisného balíku. Aplikační technici INSIZE vykonajú odbornú inštaláciu, kompletné nastavenia a optimalizáciu prístroja, zavedenie do prevádzky a zaškolenie obsluhy + následná technická podpora po dobu jedného roku.

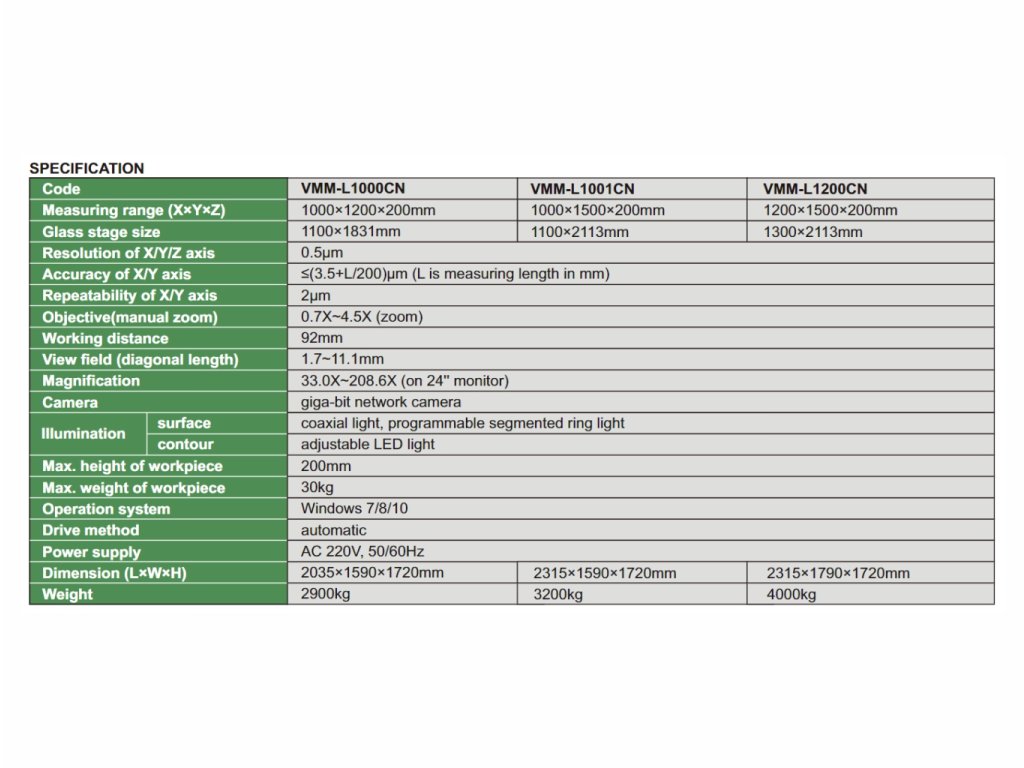

Technická špecifikácia

Osi

• X = 600 mm
• Y = 600 mm
• Z = 200 mm

Sklenená plocha

• 765×1238 mm

Rozlíšenie osí XYZ

• 0,5 µm

Presnosť osí XY

•  ≤ (3,5 + L/100) μm (L je meraná dĺžka v mm)

Opakovateľnosť XY

• 2 µm

Objektív

• 0,7X~4,5X (zoom)

Pracovná vzdialenosť

• 92 mm

Zväčšenie

• 33X~208.6X (na 24" monitore)

Kamera

• giga-bit network camera

Osvetlenie

• Povrch – koaxiálne svetlo, programovateľné kruhové LED svetlo
• Obrys – nastaviteľné LED svetlo

Max. výška meraného predmetu

• 200 mm

Max. hmotnosť meraného predmetu

• 35 kg

Ovládanie

• Automatické
• Lineárne koľajnice

Zdroj

• 220 V, 50/60Hz

Rozmery (DxŠxV)

• 1445×1185×1560 mm

Hmotnosť

• 1000 kg

Merací systém v českom jazyku

Operačný systém

• Windows 7/10

Merací systém v češtine pre operačný systém Windows 7/10 s funkciami, ako je automatické zaostrovanie, ovládanie pomocného svetla, ovládanie pohybu myši a automatické priblíženie. Ponúka viacero metód merania obrazu: inteligentnú automatickú detekciu hrán, výber plošného bodu a výber viacerých bodov; pomocou myši, susedných bodov, pomocou nitkového kríža, zväčšenia bodu, porovnávacieho výberu, výberu sondy, hranového bodu a obrysu. Podporuje používanie prípravkov (fixtúr), skenovanie, navigáciu obrazu, používateľské nastavenia, kalibráciu pixelov a ďalšie funkcie. Merania obrazu a sondy možno synchronizovať. Údaje možno exportovať do programov Excel, Word, SPC a meracie funkcie možno exportovať do formátu .dxf.

Základné funkcie a vlastnosti

Funkcie / Snímanie

• Základné prvky: kružnica, priamka, rádius, rovina, valec, kužeľ atď.
• Pokročilejšie geometrické funkcie: tolerancia polohy, rovinnosť, priamosť, sústrednosť atď.

Automatická detekcia hrán a profilu

• Optický merací prístroj VISION automaticky deteguje hrany, následne ich automatizovane vyhodnotí bez prípadnej chyby obsluhy a vyhodnotí daný rozmer

Tvorba meracích programov

• K snímaniu jednotlivých programových krokov (priamka, kružnica, vzdialenosť...) dochádza postupne metódou „ukáž a opakuj”. Program je možné spustiť v poloautomatickom režime. Obsluha pomocou kľučiek vytvára posuv stroja, detekcia hrán je automatická.

Meranie rozmerov

Geometrické meranie

Metódy merania a konštrukcie prvkov

Export dát do CAD, EXCEL a WORD

Skenovanie hrán

Skenovanie obrysu

Skenovanie profilu

CAD meranie

• Po importe dát z programu CAD, nastavení dátumu a ustanovení súradnicového systému softvér automaticky meria

CAD porovnávanie

• Po importe dát z CAD a nastavení dátumu je možné porovnať reálny obraz diela s CAD výkresom

Výpis funkcií a vlastností

• Vyhodnotí súradnice či polohu jednotlivých prvkov a následne umožní ľubovoľne kombinovať jednotlivé vzdialenosti
• Meria dĺžku, priamosť, uhol a počiatočné body linky
• Meria súradnice stredu, priemer, polomer, kruhovitosť kružníc (vrátane grafického výstupu)
• Meria vzdialenosť medzi dvoma prvkami
• Meria priemer, polomer, uhol, kruhovitosť polomeru
• Meria uhol v danej sústave prvkov
• Vyhodnocuje geometrické veličiny ako sústrednosť, súososť, symetria, poloha, kolmosť, rovnobežnosť a iné
• Softvér ponúka automatickú aj manuálnu detekciu hrany
• Každý programový prvok (linka, kružnica, rádius, ...) môže mať svoje vlastné svetelné nastavenia, a tak zaisťuje ideálne podmienky pre automatický priebeh meracieho programu
• Export dát do CSV, Excel, Word, CAD
• Do programu je možné zakomponovať aj výpočtové funkcie
• Možnosť tvorby makier pre zrýchlené programovanie

Štandardná dodávka

• CNC optický merací prístroj s veľkým rozsahom Vision VMM-L600CN INSIZE
• Videokarta s hardvérovým kľúčom
• Počítač
• Monitor
• Objektív s koaxiálnym svetlom
• Ovládač
• Softvér
• Kalibračné sklo s grafom
• Laserový polohovač
• Clay
• Protiprachový kryt

Ďalšie príslušenstvo

• 0,5x pomocný objektív (ISD-V-OB05X)
• 2x pomocný objektív (ISD-V-OB2X)
• Dotykový set (ISD-V-PROBE)
• Laserová sonda (ISD-V-LASER)
• Kancelársky softvér Office (733-OFFICE)

Veľké meracie prístroje INSIZE

Výrobcom je kladený veľký dôraz na profesionálny predpredajný a popredajný zákaznícky servis, a preto sa veľké meracie prístroje dodávajú koncovým zákazníkom s kompletnými službami vykonanými priamo našimi aplikačnými technikmi, vďaka ktorým po dobu minimálne jedného roka garantujeme aj technickú podporu.

*3/25
