Ultrazvukový prístroj na meranie hrúbky INSIZE ISU-810D

Technická špecifikácia

• Hrúbkomer je schopný merať hrúbku steny cez náter
• Režim merania
  • štandardný režim (dvojprvkový snímač; režim Transmit-Echo)
  • režim preniknutia náterom (dvojprvkový snímač; režim Echo-Echo)
• Režim zobrazenia
  • režim farebného A skenu v reálnom čase
  • režim farebného B skenu v reálnom čase
  • režim hodnoty hrúbky
  • režim snímania MIN/MAX
  • režim rozdielu alebo zníženia
• Umožňuje merať šedú liatinu, tvárnu liatinu, polyetylén, PVC rúrky, sklolaminát, trojvrstvové antikorózne rúrky potiahnuté polyetylénom, kovové rúrky, tlakové nádoby, hrúbku steny malých rúrok atď.
• Možnosť nastavenia horného a dolného limitu - pri prekročení limitu sa zmení farba
• Jednobodová alebo dvojbodová kalibrácia
• Môže kompenzovať nelinearitu dvojkryštálovej sondy automatickou korekciou V dráhy
• Ukladá až 100 000 hodnôt hrúbky a 1 000 kriviek
• Možnosť prepojenia s PC vďaka USB 2.0
• Jazyky - angličtina, nemčina, francúzština, japončina, čínština
• Automatické alebo manuálne vypínanie

Merací rozsah

• viď špecifikáciu snímačov

Rozlíšenie (voliteľné)

• 0,1 mm
• 0,01 mm

Presnosť (H je hrúbka, ktorá sa má merať v mm)

• ±0,05 mm (H<10 mm)
• (0,05%H + 0,01) mm (H≥100 mm)

Displej

• 320x240, farebný displej

Meracia frekvencia

• 4 Hz
• 8 Hz
• 16 Hz

Rýchlosť

• 500~9999 m/s

Použiteľná teplota

• -20~50°C

Výstup dát

• USB

Jednotka merania

• mm
• inch

Napájanie

• 2x 1,5 V AA batéria

Rozmery

• 153x76x37 mm

Hmotnosť

• 280 g (včetně baterií)

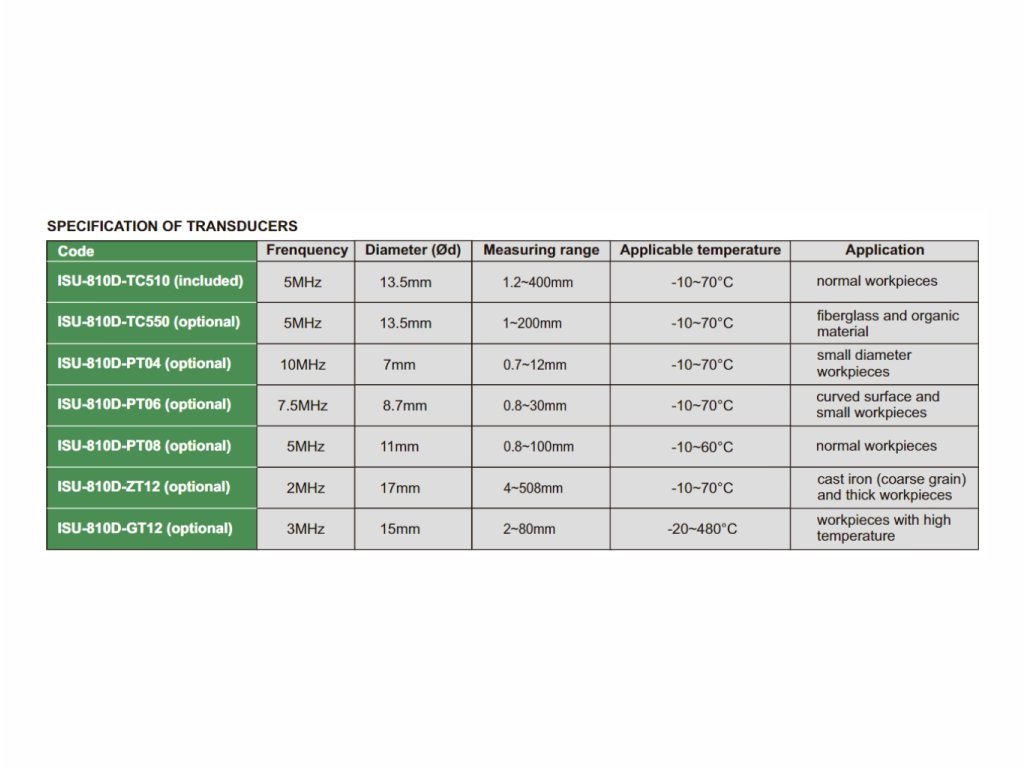

Špecifikácia snímačov

ISU-810D-TC510 (v balení)

• Frekvencia: 5 MHz
• Priemer: ⌀13,5 mm
• Merací rozsah: 1,2~400 mm
• Použiteľná teplota: -10~70°C
• Použitie: normálne diely

ISU-810D-TC550 (voliteľné)

• Frekvencia: 5 MHz
• Priemer: ⌀13,5 mm
• Merací rozsah: 1~200 mm
• Použiteľná teplota: -10~70°C
• Použitie: sklolaminát a organický materiál

ISU-810D-PT04 (voliteľné)

• Frekvencia: 10 MHz
• Priemer: ⌀7 mm
• Merací rozsah: 0,7~12 mm
• Použiteľná teplota: -10~70°C
• Použitie: diely s malým priemerom

ISU-810D-PT06 (voliteľné)

• Frekvencia: 7,5 MHz
• Priemer: ⌀8,7 mm
• Merací rozsah: 0,8~30 mm
• Použiteľná teplota: -10~70°C
• Použitie: oblé a malé diely

ISU-810D-PT08 (voliteľné)

• Frekvencia: 5 MHz
• Priemer: ⌀11 mm
• Merací rozsah: 0,8~100 mm
• Použiteľná teplota: -10~60°C
• Použitie: normálne diely

ISU-810D-ZT12 (voliteľné)

• Frekvencia: 2 MHz
• Priemer: ⌀17 mm
• Merací rozsah: 4~508 mm
• Použiteľná teplota: -10~70°C
• Použitie: liatina (hrubozrnná) a hrubé diely

ISU-810D-GT12 (voliteľné)

• Frekvencia: 3 MHz
• Priemer: ⌀15 mm
• Merací rozsah: 2~80 mm
• Použiteľná teplota: -20~480°C
• Použitie: diely s vysokou teplotou

Obsah dodávky

• Ultrazvukový hrúbkomer ISU-810D (1 ks)
• Snímač ISU-810D-TC510 (1 ks)
• Batéria (AA) (2 ks)
• Spojovací prostriedok (1 ks)
• USB kábel (1 ks)

Voliteľné príslušenstvo

• Snímače - viď špecifikáciu snímačov
• Spojovací prostriedok ISU-HT5-COUPLANT
