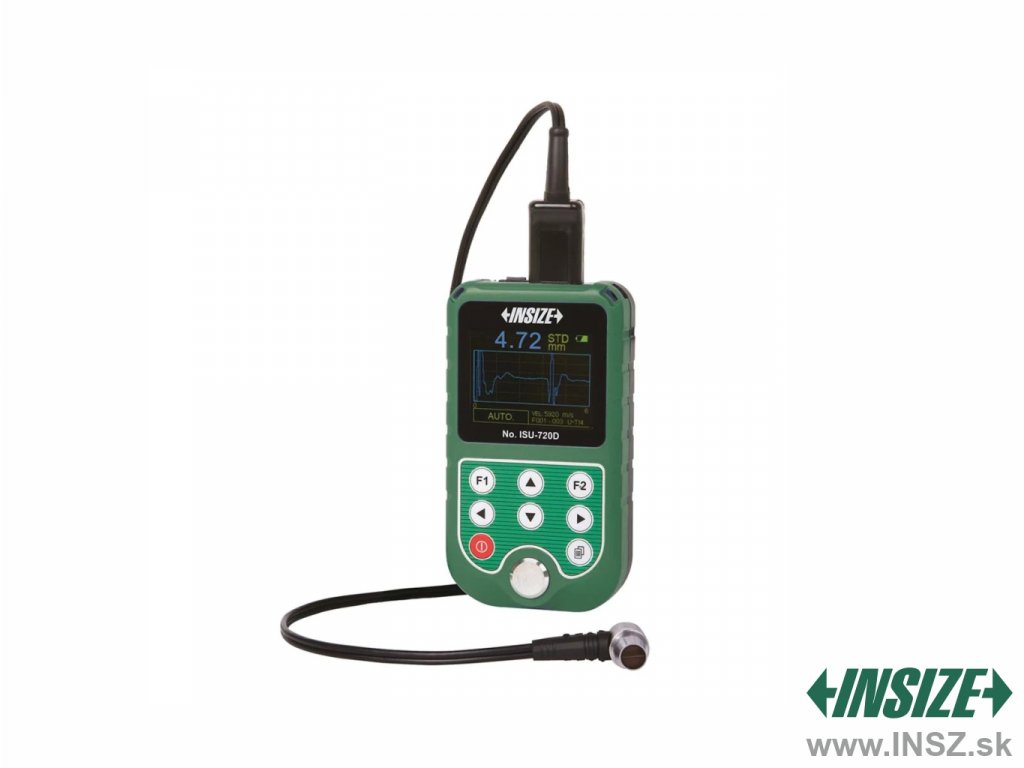

Ultrazvukový prístroj na meranie hrúbky INSIZE ISU-720D

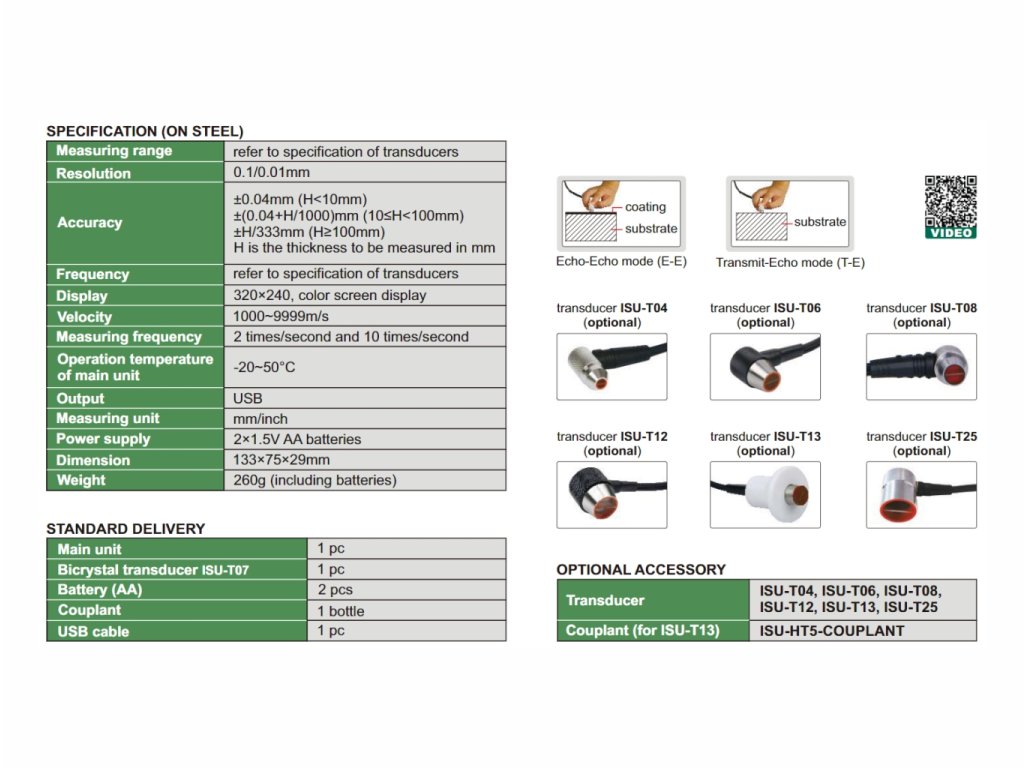

Technická špecifikácia

• Dva režimy merania - Echo-Echo (E-E) a Transmit-Echo (T-E)
  • E-E sa používa na nekovové povrchy (ako je farba, plastová živica apod.) na kovových podkladoch - môže prenikať povrchom a merať hrúbku steny
  • T-E sa používa na meranie hrúbky materiálu bez povrchu, ako je kov, plast, sklo, nylon, keramika, ľad atď.
• A sken skenuje pomocou signálu a posudzuje, či sa vo vnútri nachádzajú nečistoty, póry, praskliny apod., aby sa zabránilo nesprávnemu meraniu
• B sken meria nepretržite a zobrazuje zmenu hrúbky na obrazovke
• Snímače je možné automaticky identifikovať a vynulovať
• Pamäť až na 10 000 nameraných hodnôt
• Dáta je možné zadávať do Excelu a Wordu ako signál klávesnice
• Automatické alebo manuálne meranie
• Keď sú snímače odobrané z dielov, namerané dáta sa uchovávajú na obrazovke a je možné si ich prehliadať
• Možnosť nastavenia horného a dolného limitu na upozornenie pri prekročení tolerancie
• Automatické vypnutie

Merací rozsah

• viď špecifikáciu snímačov

Rozlíšenie (voliteľné)

• 0,1 mm
• 0,01 mm

Presnosť (H je nameraná hrúbka v mm)

• ±0,04 mm (H<10 mm)
• ±(0,04+H/1000) mm (10≤H<100 mm)
• ±H/333 mm (H≥100 mm)

Frekvencia

• viď špecifikáciu snímačov

Displej

• 320x240, farebný displej

Rýchlosť

• 1000~9999 m/s

Frekvencia merania

• 2-krát za sekundu
• 10-krát za sekundu

Pracovná teplota

• -20~50°C

Výstup dát

• USB

Jednotky merania

• mm
• inch

Napájanie

• 2x 1,5 V AA batéria

Rozmery

• 133x75x29 mm

Hmotnosť

• 260 g (vrátane batérií)

Špecifikácia snímačov

ISU-T07 (v balení)

• Režim: T-E a E-E
• Frekvencia: 5 MHz
• Priemer: ⌀13,2 mm
• Merací rozsah: T-E (1,5~200 mm), E-E (3~25 mm)
• Min. veľkosť rúrky (priemer x hrúbka steny): T-E (⌀25x3 mm)
• Pracovná teplota: -20~60°C
• Použitie: bežné použitie

ISU-T04 (voliteľné)

• Režim: T-E
• Frekvencia: 10 MHz
• Priemer: ⌀6 mm
• Merací rozsah: 0,7~20 mm
• Min. veľkosť rúrky (priemer x hrúbka steny): ⌀15x1 mm
• Pracovná teplota: -20~60°C
• Použitie: malé rúrky

ISU-T06 (voliteľné)

• Režim: T-E
• Frekvencia: 7,5 MHz
• Priemer: ⌀9 mm
• Merací rozsah: 0,7~50 mm
• Min. veľkosť rúrky (priemer x hrúbka steny): ⌀15x1,2 mm
• Pracovná teplota: -20~60°C
• Použitie: tenké diely

ISU-T08 (voliteľné)

• Režim: T-E
• Frekvencia: 5 MHz
• Priemer: ⌀11 mm
• Merací rozsah: 0,8~300 mm
• Min. veľkosť rúrky (priemer x hrúbka steny): ⌀25x1,2 mm
• Pracovná teplota: -20~60°C
• Použitie: bežné použitie

ISU-T12 (voliteľné)

• Režim: T-E
• Frekvencia: 2 MHz
• Priemer: ⌀17 mm
• Merací rozsah: 2~400 mm
• Min. veľkosť rúrky (priemer x hrúbka steny): ⌀40x3 mm
• Pracovná teplota: -20~60°C
• Použitie: liatina

ISU-T13 (voliteľné)

• Režim: T-E
• Frekvencia: 5 MHz
• Priemer: ⌀15 mm
• Merací rozsah: 3~100 mm
• Min. veľkosť rúrky (priemer x hrúbka steny): ⌀25x2 mm
• Pracovná teplota: 0~350°C
• Použitie: na diely s vysokou teplotou

ISU-T25 (voliteľné)

• Režim: T-E
• Frekvencia: 1 MHz
• Priemer: ⌀26 mm
• Merací rozsah: 3~200 mm
• Pracovná teplota: -20~60°C
• Použitie: sklolaminát a organický materiál

Obsah dodávky

• Ultrazvukový hrúbkomer ISU-720D (1 ks)
• Snímač ISU-T07 (1 ks)
• AA batéria (2 ks)
• Spojovací prostriedok (1 ks)
• USB kábel (1 ks)

Voliteľné príslušenstvo

• Snímače - viď špecifikáciu snímačov
• Spojovací prostriedok ISU-HT5-COUPLANT
