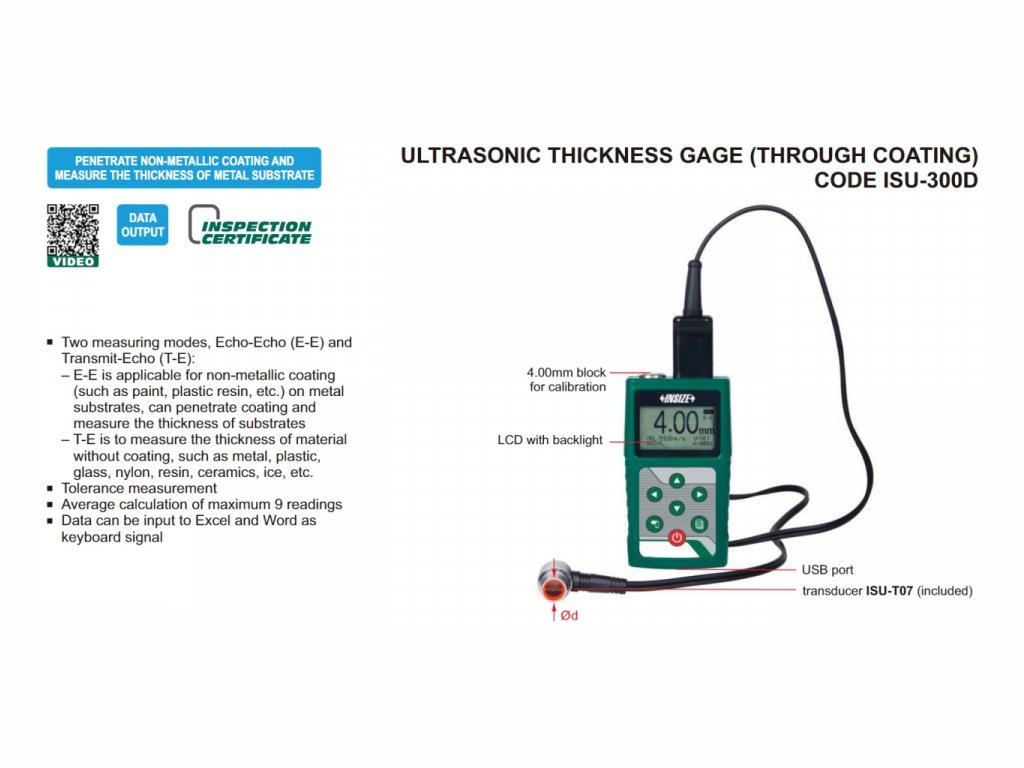

Ultrazvukový prístroj na meranie hrúbky INSIZE ISU-300D

Technická špecifikácia

• Dva režimy merania - Echo-Echo (E-E) a Transmit-Echo (T-E)
  • E-E sa používa na nekovové povrchy (ako je farba, plastová živica apod.) na kovových podkladoch - môže prenikať povrchom a merať hrúbku steny
  • T-E sa používa na meranie hrúbky materiálu bez povrchu, ako je kov, plast, sklo, nylon, keramika, ľad atď.
• Tolerančné meranie
• Priemerný výpočet z maximálnych 9 prečítaných hodnôt
• Dáta je možné zadávať do Excelu a do Wordu ako signál klávesnice

Merací rozsah

• viď špecifikáciu snímačov

Rozlíšenie

• 0,1 mm
• 0,01 mm

Presnosť (H je nameraná hrúbka v mm)

• ±0,04 mm (H<10 mm)
• ±(0,04+H/1000) mm (10≤H<100 mm)
• ±H/333 mm (H≥100 mm)

Rýchlosť

• 1000~9999 m/s

Pracovná teplota

• -20~50°C

Výstup dát

• USB

Jednotky merania

• mm
• inch

Napájanie

• 2x 1,5 V AA baterie

Rozmery

• 116x64x27 mm

Hmotnosť

• 220 g

Špecifikácia snímačov

ISU-T07 (v balení)

• Režim: T-E a E-E
• Frekvencia: 5 MHz
• Priemer: ⌀13,2 mm
• Merací rozsah: T-E (1,5~200 mm), E-E (3~25 mm)
• Min. veľkosť rúrky (priemer x hrúbka steny): T-E (⌀25x3 mm)
• Pracovná teplota: -20~60°C
• Použitie: bežné použitie

ISU-T04 (voliteľné)

• Režim: T-E
• Frekvencia: 10 MHz
• Priemer: ⌀6 mm
• Merací rozsah: 0,7~20 mm
• Min. veľkosť rúrky (priemer x hrúbka steny): ⌀15x1 mm
• Pracovná teplota: -20~60°C
• Použitie: malé rúrky

ISU-T06 (voliteľné)

• Režim: T-E
• Frekvencia: 7,5 MHz
• Priemer: ⌀9 mm
• Merací rozsah: 0,7~50 mm
• Min. veľkosť rúrky (priemer x hrúbka steny): ⌀15x1,2 mm
• Pracovná teplota: -20~60°C
• Použitie: tenké diely

ISU-T12 (voliteľné)

• Režim: T-E
• Frekvencia: 2 MHz
• Priemer: ⌀17 mm
• Merací rozsah: 2~400 mm
• Min. veľkosť rúrky (priemer x hrúbka steny): ⌀40x3 mm
• Pracovná teplota: -20~60°C
• Použitie: liatina

ISU-T13 (voliteľné)

• Režim: T-E
• Frekvencia: 5 MHz
• Priemer: ⌀15 mm
• Merací rozsah: 3~100 mm
• Min. veľkosť rúrky (priemer x hrúbka steny): ⌀25x2 mm
• Pracovná teplota: 0~350°C
• Použitie: na dielce s vysokou teplotou

Obsah dodávky

• Ultrazvukový hrúbkomer ISU-300D (1 ks)
• Snímač ISU-T07 (1 ks)
• AA batérie (2 ks)
• Spojovací prostriedok (1 ks)
• USB kábel (1 ks)

Voliteľné príslušenstvo

• Snímače - viď špecifikáciu snímačov
• Spojovací prostriedok ISU-HT5-COUPLANT
