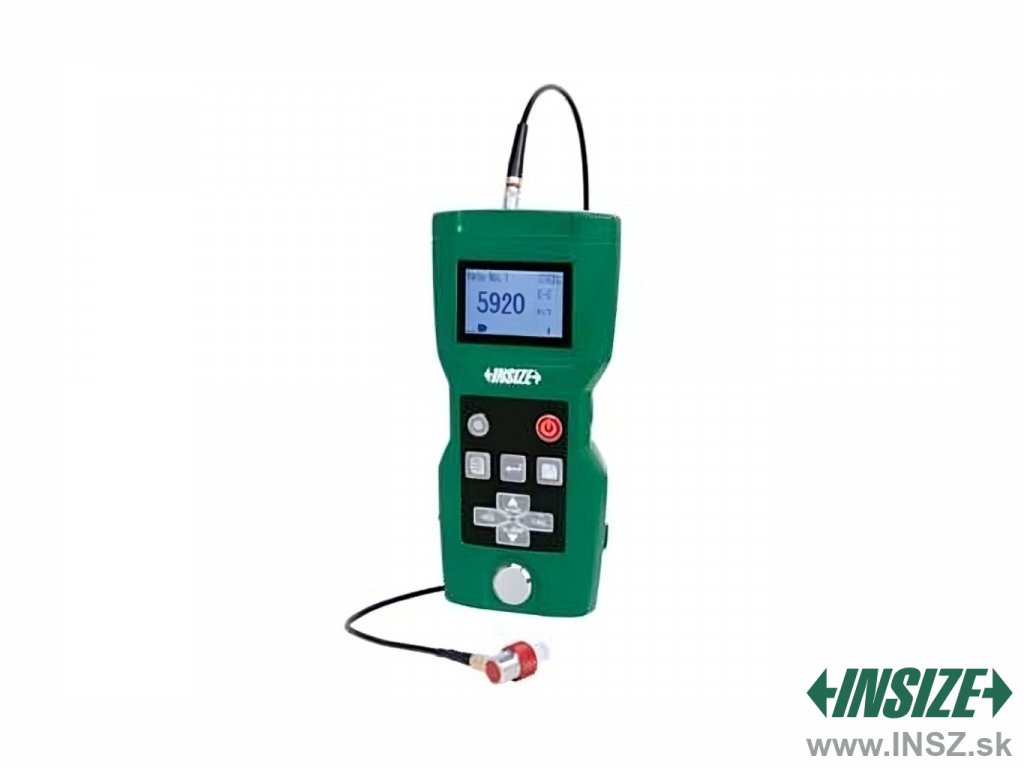

Ultrazvukový prístroj na meranie hrúbky, pokročilý typ INSIZE ISU-800D

Technická špecifikácia

• Hrúbkomer je schopný merať hrúbku steny cez náter
• Kompenzácia teploty v reálnom čase eliminuje chybu spôsobenú kolísaním teploty
• Podporuje jednoprvkové aj dvojprvkové snímače
• Režimy merania
  • štandardný režim
    • dvojprvkový snímač; režim P-E
    • jednoprvkový snímač; režim I-E
  • režim preniknutia náterom
    • dvojprvkový snímač; režim I-E
    • jednoprvkový snímač; režim E-E
    • automatický režim
• Metódy merania
  • jeden bod
  • skenovanie
  • odchýlka
• Možnosť nastavenia horného a dolného limitu na upozornenie pri prekročení limitu
• Jednobodová a dvojbodová kalibrácia
• Funkcia zamknutia klávesov zabraňuje zmene nastavenia parametrov spôsobenej nechceným stlačením tlačidiel v priebehu merania
• Pamäť na 1 000 nameraných hodnôt
• Dáta je možné preniesť do PC cez Bluetooth alebo cez Mini-USB

Merací rozsah

• viď špecifikáciu snímačov

Rozlíšenie

• 0,01 mm
• 0,001 mm

Presnosť

• viď špecifikáciu snímačov

Rýchlosť

• 1~19999 m/s

Výstup dát

• Bluetooth
• USB

Napájanie

• 3,7 V dobíjacia lítiová batéria

Rozmery

• 157x78x37 mm

Hmotnosť

• 260 g

Špecifikácia snímačov

ISU-S15-P06 (v balení)

• Typ: jednoprvkový
• Frekvencia: 15 MHz
• Priemer: ⌀8 mm
• Merací rozsah: I-E (0,9~28 mm), E-E (0,15~14 mm)
• Min. veľkosť rúrky (priemer x hrúbka steny): I-E (⌀10x1,5 mm), E-E (⌀15x0,35 mm)
• Presnosť: ±0,02 mm/0,3%H (H je nameraná hrúbka v mm)
• Pracovná teplota: -10~60°C
• Použitie: na veľmi presné merania alebo tenké diely

ISU-S15-P06-CB (voliteľné) *Blokátor oneskorenia pre ISU-S15-P06

• Priemer: ⌀5 mm
• Merací rozsah: I-E (0,9~10 mm), E-E (0,15~5 mm)
• Min. veľkosť rúrky (priemer x hrúbka steny): I-E (⌀10x1,2 mm), E-E (⌀15x0,35 mm)
• Presnosť: ±0,02 mm/0,3%H (H je nameraná hrúbka v mm)
• Pracovná teplota: -10~60°C
• Použitie: na veľmi presné merania alebo na diely s nepravidelným povrchom

ISU-S15-P06-CB1 (voliteľné) *Blokátor oneskorenia pre ISU-S15-P06

• Priemer: ⌀8 mm
• Merací rozsah: I-E (0,9~38 mm), E-E (0,3~19 mm)
• Presnosť: ±0,02 mm/0,3%H (H je nameraná hrúbka v mm)
• Pracovná teplota: -10~60°C
• Použitie: na veľmi presné merania alebo hrubé diely

ISU-S2M-P14 (voliteľné)

• Typ: jednoprvkový
• Frekvencia: 2 MHz
• Priemer: ⌀19 mm
• Merací rozsah: I-E (30~2000 mm), E-E (30~1000 mm)
• Presnosť: ±0,5%H (H je nameraná hrúbka v mm)
• Pracovná teplota: -10~310°C
• Použitie: veľmi hrubé diely

ISU-G5M-P10 (voliteľné)

• Typ: dvojprvkový
• Frekvencia: 5 MHz
• Priemer: ⌀13 mm
• Merací rozsah: 0,8~300 mm
• Min. veľkosť rúrky (priemer x hrúbka steny): ⌀25x3 mm
• Presnosť: ±0,04 mm (rozsah: <10 mm), ±H/333 mm (rozsah: ≥10 mm) (H je nameraná hrúbka v mm)
• Pracovná teplota: -10~60°C
• Použitie: normálne diely

ISU-G5M-P08 (voliteľné)

• Typ: dvojprvkový
• Frekvencia: 5 MHz
• Priemer: ⌀11 mm
• Merací rozsah: 0,8~225 mm
• Min. veľkosť rúrky (priemer x hrúbka steny): ⌀20x1,2 mm
• Presnosť: ±0,04 mm (rozsah: <10 mm), ±H/333 mm (rozsah: ≥10 mm) (H je nameraná hrúbka v mm)
• Pracovná teplota: -10~60°C
• Použitie: oblé a normálne diely

ISU-G7M-P06 (voliteľné)

• Typ: dvojprvkový
• Frekvencia: 7,5 MHz
• Priemer: ⌀9 mm
• Merací rozsah: 0,8~50 mm
• Min. veľkosť rúrky (priemer x hrúbka steny): ⌀15x1,2 mm
• Presnosť: ±0,04 mm (rozsah: <10 mm), ±H/333 mm (rozsah: ≥10 mm) (H je nameraná hrúbka v mm)
• Pracovná teplota: -10~60°C
• Použitie: oblé a malé diely

ISU-G2M-P12 (voliteľné)

• Typ: dvojprvkový
• Frekvencia: 2 MHz
• Priemer: ⌀17 mm
• Merací rozsah: 3~700 mm
• Min. veľkosť rúrky (priemer x hrúbka steny): ⌀30x4 mm
• Presnosť: ±0,05 mm/0,5%H (H je nameraná hrúbka v mm)
• Pracovná teplota: -10~60°C
• Použitie: odliatky a hrubé diely

ISU-H3M-P12 (voliteľné)

• Typ: dvojprvkový
• Frekvencia: 3 MHz
• Priemer: ⌀15 mm
• Merací rozsah: 2~200 mm
• Min. veľkosť rúrky (priemer x hrúbka steny): ⌀25x3 mm
• Presnosť: ±0,05 mm/0,5%H (H je nameraná hrúbka v mm)
• Pracovná teplota: -10~310°C
• Použitie: diely s vysokou teplotou

Obsah dodávky

• Ultrazvukový hrúbkomer ISU-800D (1 ks)
• Snímač ISU-S15-P06 (1 ks)
• Napájací adaptér (1 ks)
• USB kábel (1 ks)
• Spojovací prostriedok (1 ks)

Voliteľné príslušenstvo

• Snímače - viď špecifikáciu snímačov
• Spojovací prostriedok ISU-HT5-COUPLANT
• Termotlačiareň ISU-800D-PRINTER
